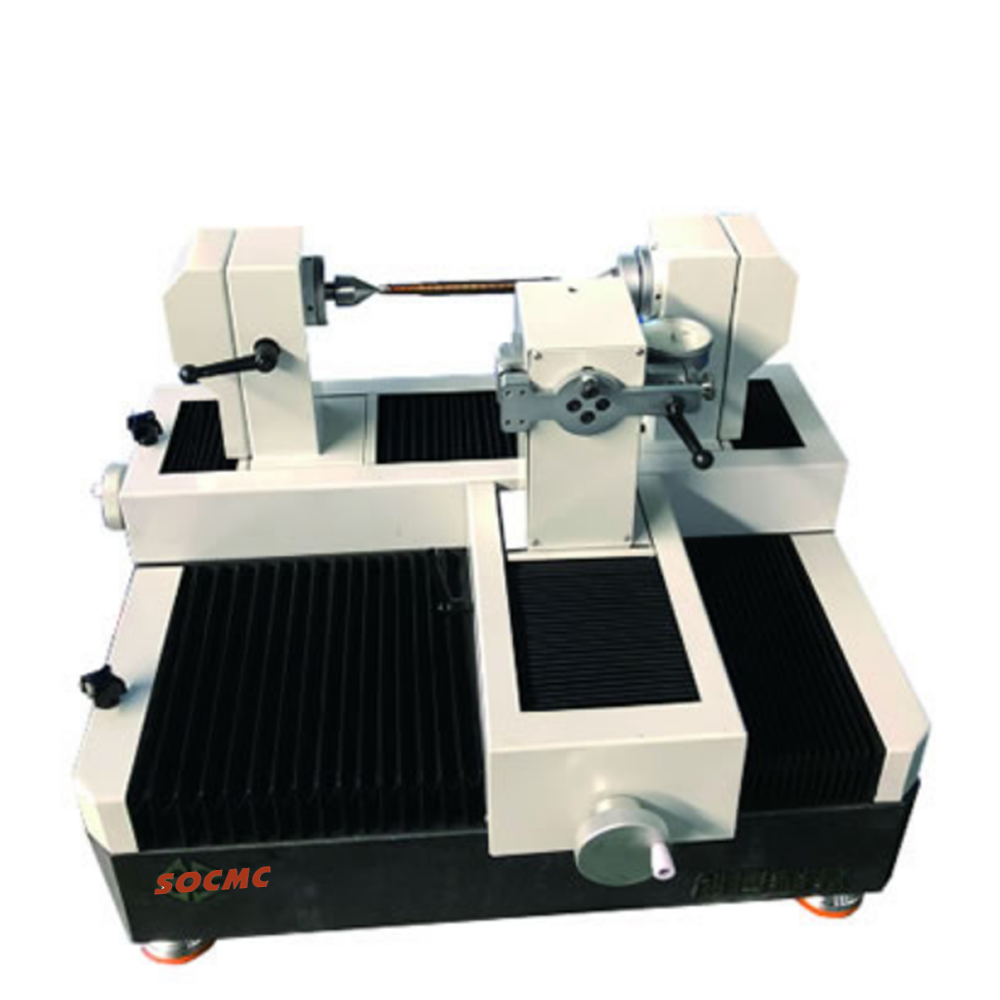

一、产品概述:
CDT型齿轮径向跳动测量仪是根据齿轮生产厂家的实际要求、现场使用环境、操作习惯相结合,最新开发完成的新一代齿轮径向跳动测量仪检测设备。该产品采用大理石基座和高精度线性导轨,精度高,稳定性好,机械结构简单,操作简单,美观耐用,配备数显表,读数直观。测量方向可调整并配有多种尺寸的测头,适用于不同产品的测量。
二、仪器测量项目
1、齿轮径向跳动;
2、回转类零件径向跳动;
三、仪器主要技术参数
1、被测齿轮外径-----------------------------------------------------------0~
2、两顶尖距离-----------------------------------------------------------100~
3、可测齿轮模数------------------------------------------------------------0.5~
4、快退顶尖距离----------------------------------------------------------------
5、示值变动性--------------------------------------------------------------
6、示值误差-----------------------------------------------------------------
7、仪器净重---------------------------------------------------------------------
7、主机外形尺寸(长x宽x高)----------------------------1200x600x
四、仪器主体结构、硬件配置及功能特点
1、通过手动更换被检工件完成检测
2、测量部位可根据实际测量需求手动推动到测量为证并锁紧,
3、顶尖移动和锁紧通过手动推动和导轨钳制器锁紧,
4、基座采用济南青理石,具有稳定性高,耐磨抗腐蚀、寿命长特点,
5、主要运动位置采用高精度直线导轨,具有摩擦系数小、定位精度高、精度保持性好、互换性高等特点
6、顶尖可根据不同顶尖孔的大小快速更换响应的顶尖来满足测量要求,
7、在测量过程中,测量顶尖采用手动方式测量,可通过千分表比较测量达到检测结果,同时可通过手动旋转工件,完成多点测量,测量顶尖可横向移动,获得多点测量值。
五、测量及操作
1、将工件安装到两顶尖上并保证通过快退把手能取下来工件,锁紧顶尖;
2、可通过旋转摇柄,将测量顶尖移动到测量位置,准备检测,测量顶尖可前后微动测量跳动;
3、手动操作测量顶尖测量跳动,同时可通过手动旋转工件,测量多点跳动;
4、将测量顶尖旋出到安全位置,防止卸料过程中产生磕碰;
5、将工件取走;
六、安装要求
1、安装场地要求
CDT300型齿跳仪净重约为
2、安装空间要求
CDT300型齿跳仪占地尺寸大约为1.2X
