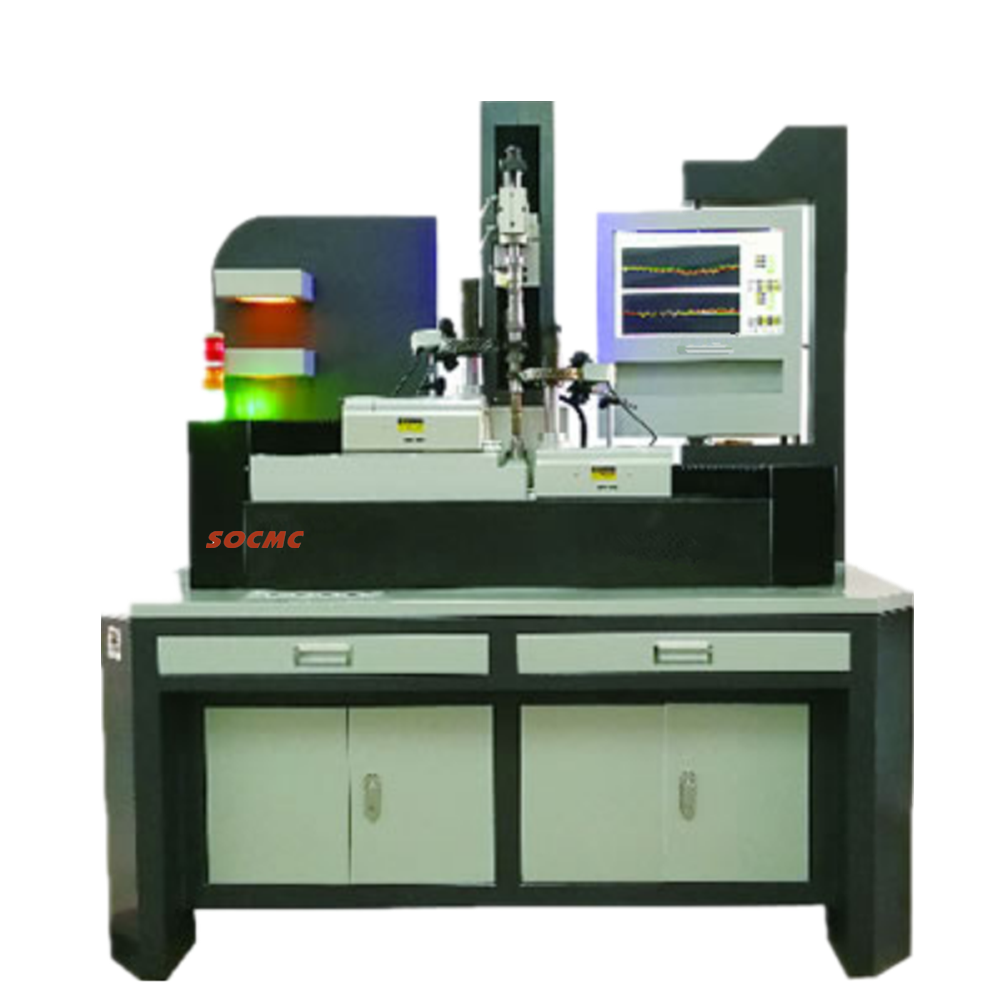

CS20-D在线智能齿轮组双面啮合测量仪

产品参数 Details在线订购

一、概述:

该产品采用高精度运动控制及误差数据采集系统,一次装夹同时自动完成联轴齿轮上的两个齿轮的径向综合总偏差Fi",一齿径向偏差fi"和径向跳动Fr"的测量;在中心距测量模式下同时检测出齿轮组上两个齿轮侧隙的中心距上偏差、下偏差(Eas、 Eai),跨棒距(M)、公法线(Wk);快速确认齿轮最大毛刺点和磕碰伤的位置,进行在线检修,可以满足并且继续开发用户提出测量要求。

三、测量项目及参数

1、径向综合偏差:(Fi〞);

2、一齿径向偏差:(fi″);

3、径向跳动:(Fr〞);

4、跨棒距:(M);

5、公法线长度:(W);

6、中心距变动上、下偏差:(Eas、Eai);

四、主要技术参数

1、被测齿轮模数--------------------------------------------------------------0.5~8  mm

2、被测齿轮外径----------------------------------------------------------240  mm

3、双啮中心距-----------------------------------------------------------------65~180 mm

4、顶尖距-------------------------------------------------------------------------20~450mm

5、微动测量滑架移动量------------------------------------------------------------30 mm
