一、产品概述

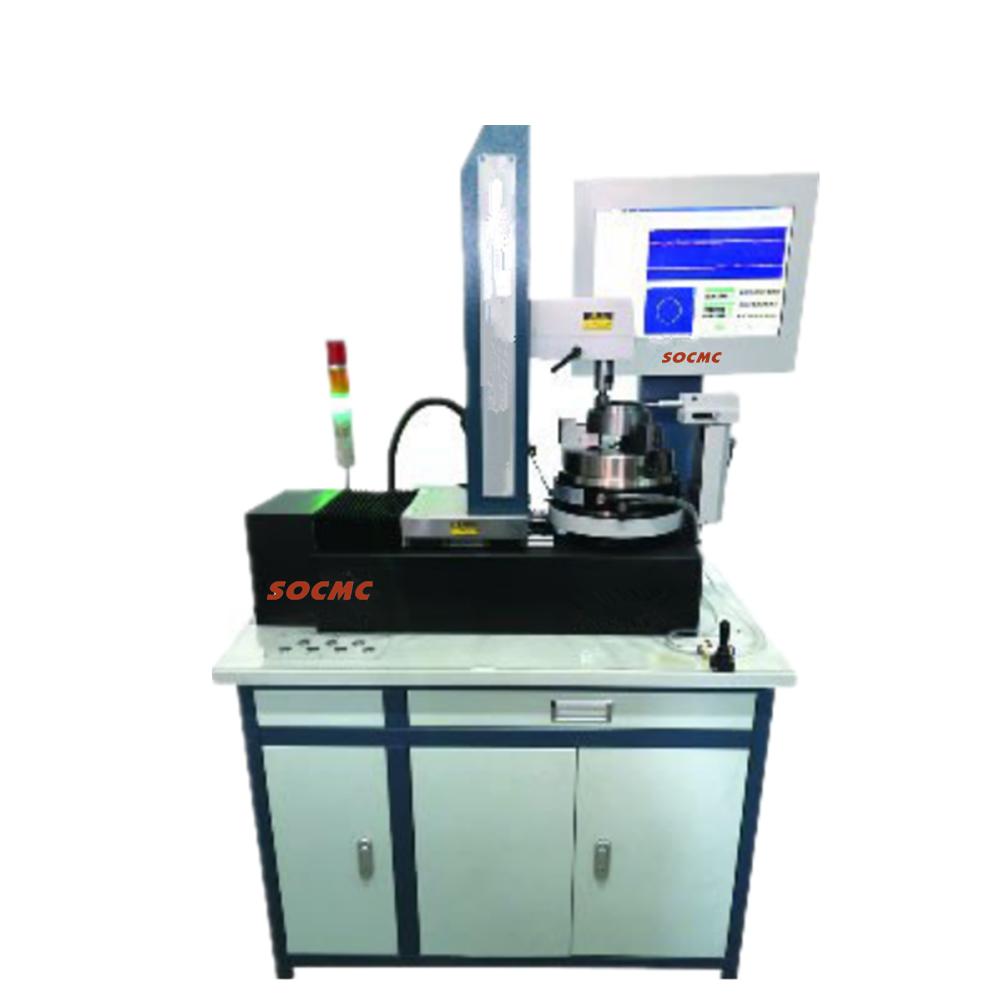

1、CSN30型 在线智能内齿轮双面啮合综合测量仪是在借鉴成熟的产品基础上，双啮仪的设计理念与客户的实际需求相结合，开发完成的新一代微机控制智能面啮合综合测量仪，
2、采用微机数字控制及误差数据采集智能处理技术，自动完成内齿轮的一转中心距变动量Fi"，一齿中心距变动量fi"和径向跳动Fr"的测量,同时可检测内齿轮外圆跳动或端面跳动，采用独创的双光栅结构方便快捷的检测出齿中心距上偏差、下偏差（Eas 、Eai）跨帮距（M）、公法线（W），理论和实践证明根据中心距测量出的M和W更符合原理和定义，并配备完善的测量控制及误差补偿处理系统，有效的解决重复定位不精确及齿轮内、外定位面不同带来的误差问题(选配)。
3、可以满足并且继续开发用户提出的新的测量要求。
二、测量项目
1、径向综合偏差：（Fi〞）；
2、一齿径向综合偏差：（fi〞）
3、中心距变动上、下偏差：（Eas、Eai）；
4、径向跳动：（Fr〞）；
5、跨棒距：（M）；
三、技术参数
1、被测齿轮模数-----------------------------------------------------------1~
2、被测内齿轮最大外径--------------------------------------------------
3、双啮中心距---------------------------------------------------------- 50~
4、微动测量滑架行程-----------------------------------------------------
5、垂直立柱行程范围-------------------------------------------------------
6、仪器重复性：径向综合总偏差Fi"，一齿径向偏差fi"和径向跳动Fr"重复性±
