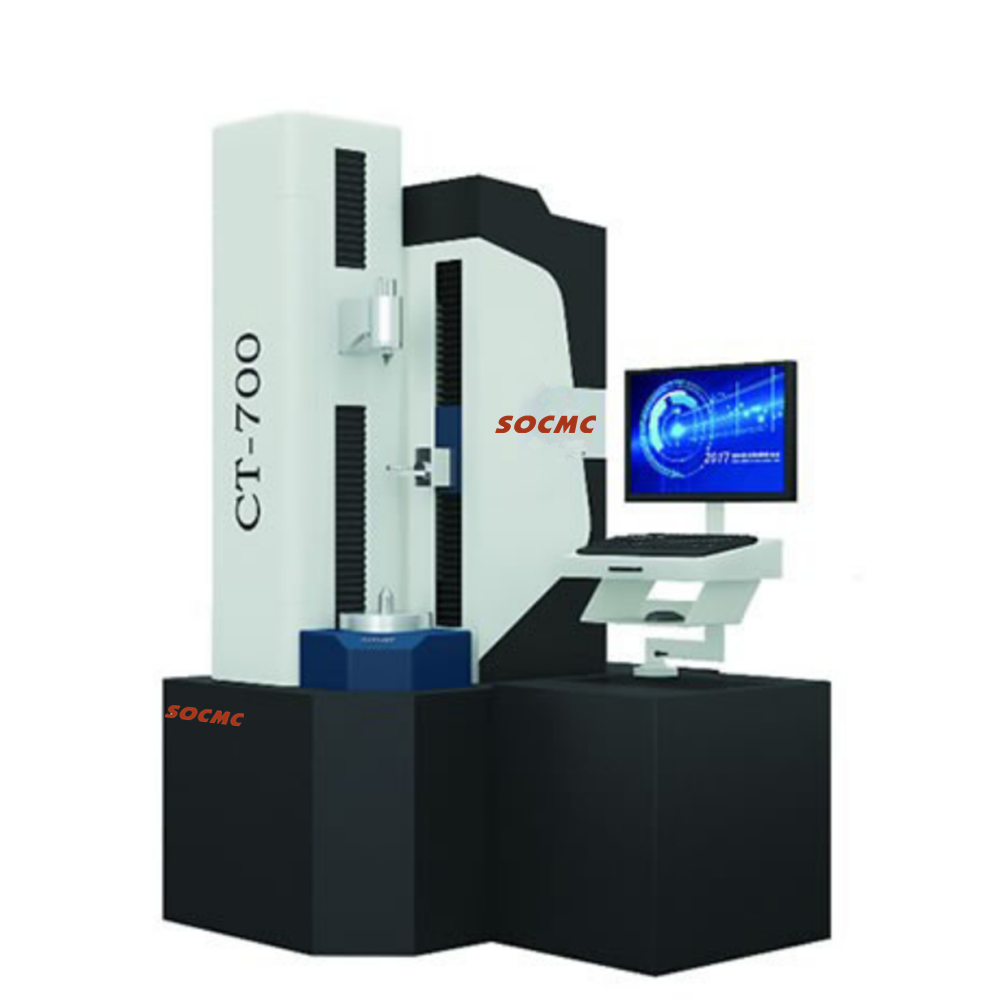

CT系列凸轮轴测量仪

产品参数 Details在线订购

产品概述:

CT型凸轮轴测量仪采用精密机械、光栅、微型计算机等技术,为满足汽车、摩托车发动机凸轮轴、汽车前后桥刹车凸轮轴等检测要求而特殊设计制造的新型测量仪器,可测量凸轮轴的桃形型而误差、桃形对定位键槽的相位角误差、桃形间相位角误差、轴径的径向跳动及凸轮的速度、加速度等测量项目。仪器采用通用微机系统进行测量循环控制、测量数据采集处理以及测量误差评值和测量结果输出。

仪器主体结构、硬件配置及功能特点

1、机械主机采用被测凸轮立式安装结构形式,整机由圆数控转台、垂直、径向数控导轨三个坐标轴及测头系统、机座、立柱等几部分组成;

2、采用圆向、径向及轴向光栅定位,以通用型微机进行测量控制、数据采集和误差处理。 三个坐标轴均采用电机驱动;

3、全自动测量循环,凸轮轴一次安装后,自动完成测量过程,并自动进行误差评值和输出测量结果;

4、通用测量软件: 配备相应键槽等定位装置,一台仪器满足多种凸轮轴检测的要求;

5、测量仪同时满足多种凸轮轴的测量;

6、测量仪的测头部分可换(球测头、直线测头、刀口测头及滚轮测头);

7、对凸轮轴按实际键槽(或定位孔等)设计定位校正卡具。
