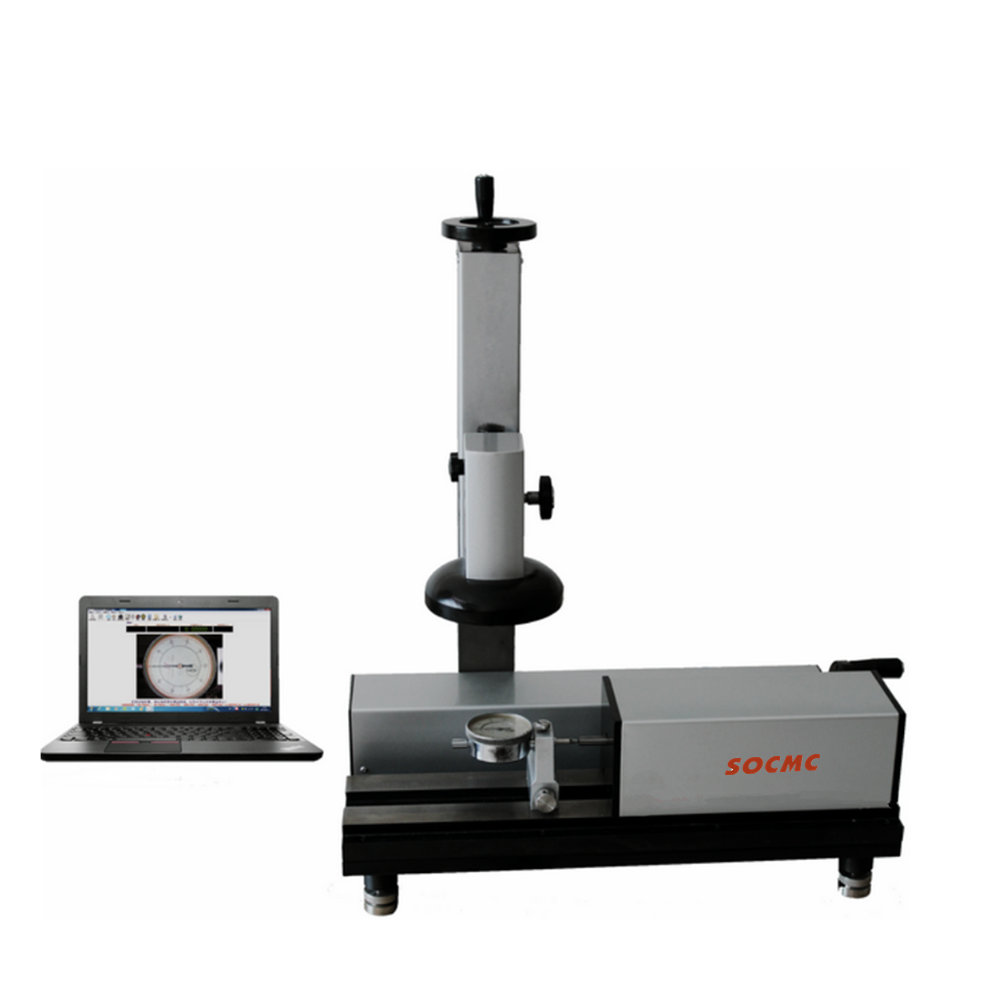

FT-50G型高精度自动指示表检定仪

产品参数 Details在线订购

    FT-50G型高精度自动指示表检定仪是一款融合精密光电测控技术与先进机器视觉技术与一体的高科技产品。
    该仪器实现了 (0-50)mm内各种规格指示表的全自动检定。检定过程中,机器视觉系统替代人眼采样,极大减轻了检定员的劳动强度。具有测量精度高、检定效率高、检定数据稳定可靠的突出优点,非常适合检测精度要求高、检测工作量大的单位使用。


产品特点
1.按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和(0-50mm内各种规格的大量程百分表。
2.
全自动检定各种规格的指针式指示表、数显式指示表和英制表。
3.
全自动检定各种机械式比较仪、扭簧比较仪。
4.
具有自动对零功能,检定前无需手动调整零位,极大简化被检表装夹步骤。
5.
具有智能化自动对焦功能,自动适应各种大小的表盘,免除人工调焦的繁琐。
6.
全自动检表过程中,检定仪自动推动指示表测杆自动进退;机器视觉系统自动跟踪识别指示表各个示值读数;自动同光栅测量的标准位移相比较,得出指示表的各检定点示值误差。
7.
全新3D打印无影光源,适应各种指针表、数显表表盘,不怕弧度表盖反光,无须手调遮光板,国内唯一。
8.
机器视觉识别精度高,抗干扰能力强,在目力能见环境下无须辅助光源也可正常工作,检测数据重复性好。
9.
按照相应的指示表检定规程自动处理检定数据。可显示、打印、存储各项记录,包括检定点误差数据的表格和曲线,规程中要求测量的各种误差,以及根据规程判定的检定结果。
10.
按指示表类型、指示表编号、检定员、检定日期等条件查询和管理检定记录。
11.
具有双重备份和还原数据库功能。
12.
兼有SZJ-50型数控指示表检定仪的全部功能,可选择数控方式检定各种指示表。
13.内置本机计量检定功能。对本仪器计量检定时,可控制测杆自动定值前进与后退、自动精确定位,无须人工费力反复地旋转手轮控制进退和定位。操作极为方便、快捷。
14.标准器采用进口敞开式直线光栅尺,精度高、稳定性好、安装稳固、寿命长。

15.传动机构采用进口精密线性导轨总成,测杆移动平稳可靠,机械结构稳定,后期维护简便。

技术指标
测量范围:
0-52mm
分辨力:显示分辨力0.01µm、0.1µm、1µm可调;数控最小步距0.1µm
读表精度:优于0.1分格
检定速度:0.3秒/点(带可调)
示值误差:10mm内≤0.8µm,50mm内≤1.0µm,回程误差≤0.3µm
接口方式:USB2.0高速接口(实时显示计量光栅尺标准值)
电 源:AC220V 、50Hz
环境温度:(20±5)℃
相对湿度:≤80%RH
重量尺寸:20Kg,480mm×220mm×450mm
选配附件:英制表表座、特殊表类夹具
