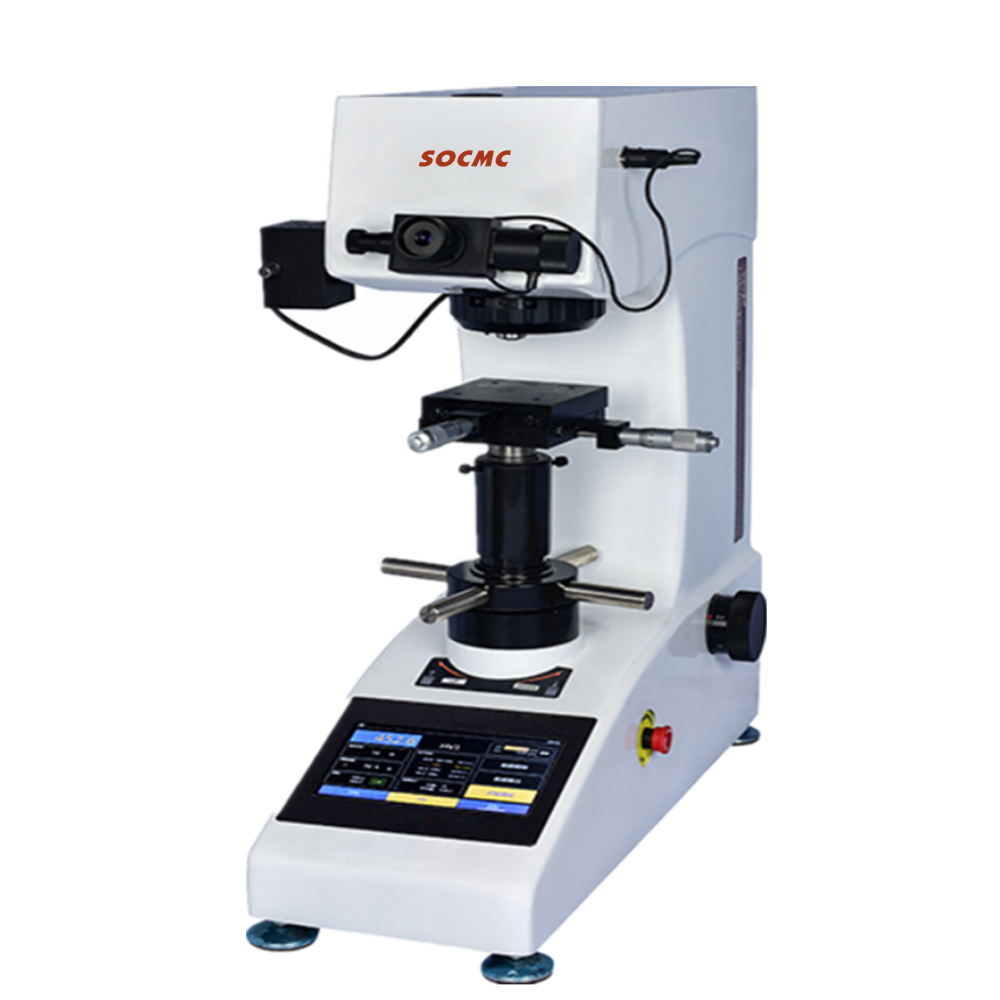

数显自动转塔型维氏硬度计可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率, 采用7寸液晶触摸显示屏,可以提供更多的测量数据,控制也更全面精准。
二、功能和特点:
1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 7寸触摸显示屏上能显示试验方法、试验力、硬度值上下限、测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等;
3、 系统自带校准功能,每档试验力可手动调整输入误差校准仪器;
4、 光学系统亮度可调范围:0-100;
5、 可存储最大100组测试数据,在主界面显示平均值以及测试次数数据;
6、 试验力单位可以手动选择相互转换,转换单位为:(Kgf,N)
7、 主界面可同时显示4个转换标尺,并可切换:国家标准,美标以及国际标准,
共可转换18个测量标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、
HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV、HK、HBW;
8、 双物镜都可直接测量硬度,
9、 带对角线长度记忆功能,关机后对角线长度自动记忆,开机后直接测量,无需二次清零。
10、测量标尺可转换成HK努氏硬度;
11、测试数据可通过USB直接导出数据
12、可设置上下限测量范围,在主测量界面显示
13、操作系统可中英文转换;
14、可选配内置打印机,测试数据也可通过USB输出至U盘进行保存分析;
15、HSVT-10Z机型可现实:测量长度直接确认得出硬度值;
16、HVST-10Z机型可实现:观察—测试—测量的位置切换由自动转塔完成
17、铸铝壳体一次成型结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
18、我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务
三、用途和适用范围:
1、 钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;
2、 渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;
3、玻璃,晶片,陶瓷材料;
参数名称 |
参数数据 |
维氏硬度标尺 |
HV0.3,HV0.5,HV1.0,HV3.0,HV5.0,HV10.0 |
显示 |
5位数的硬度值,4位数的对角线长度(D1,D2), 保持时间,测试次数,平均值、标准偏差,返回 |
试验力(Kgf) |
0.3、 0.5 、1.0 、3.0 、5.0、10.0 |
加载控制 |
自动(加载/保持/卸载) |
试验力保持时间(s) |
1~99 |
光通道 |
双光通道(目镜及CCD摄象通道) |
光学系统 |
物镜:10×,20× (可选配20X 40X) 目镜放大倍数:10× 总放大倍数(μm):100×, 200× 测量范围(μm):400 分辨率(μm):0.125 |
硬度测量范围 |
(5-3000)HV |
XY试台(选配) |
尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01 |
试件最大高度(mm) |
165 |
试件最大宽度(mm) |
130(从压头中心线至机壁距离) |
数据输出(选配) |
内置打印机,测试数据也可通过USB输出至U盘进行保存分析 |
电源电压 |
AC220V/50HZ |
外形尺寸(mm) |
585×200×630 |
重量(kg) |
42 |
五、标准配置
主机
1台
砝码
3只
十字测量平台
1只
水平调节螺钉
4只
电源线
1根
10X数显测微目镜
1只
维氏硬度块
2块
备用保险丝2A
2只
产品合格证
1份
产品使用说明书
1份
