一、介绍:

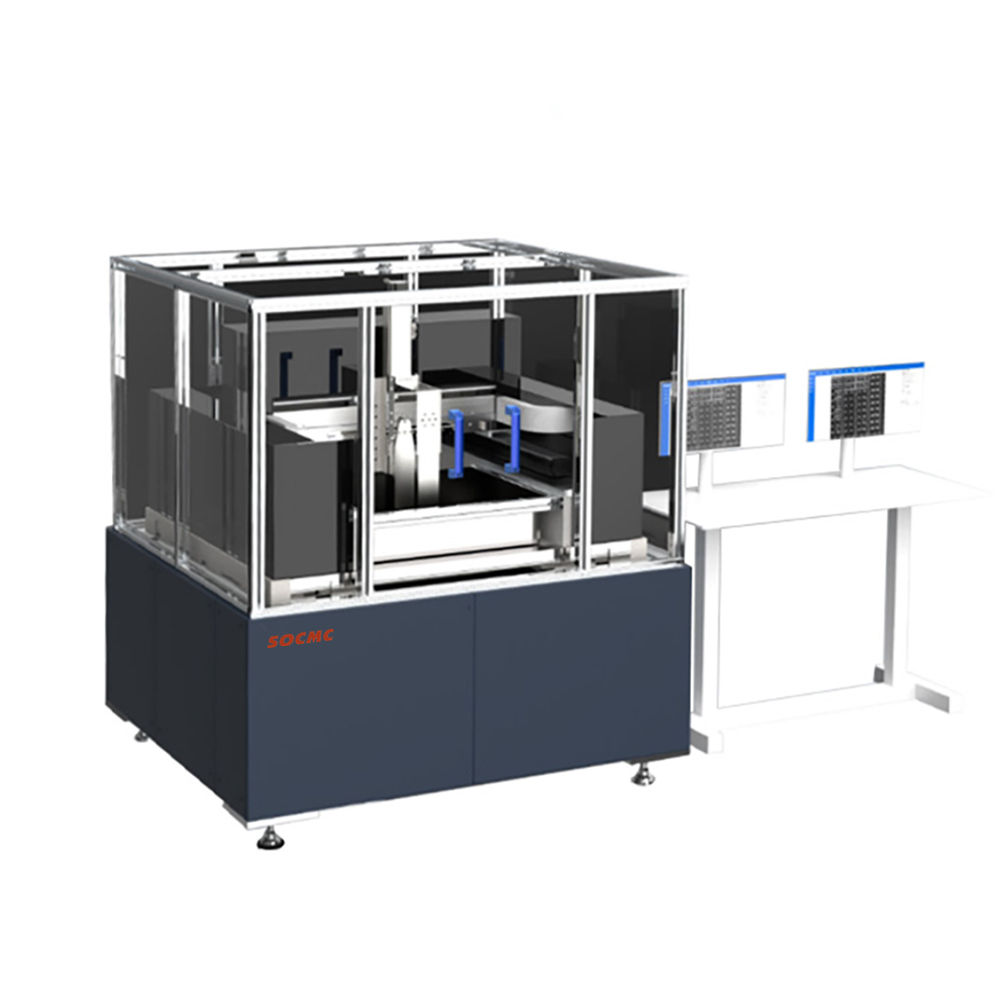

1、Laes T430超声波监测仪是一种利用超声波为传播媒介的无损检测成像设备,主要利用超声波对电池进行无损检测,可获得电解液扩散状态、早期产气指标。
2、一般的电池测试手段仅能获取电池的电压、电流、温度信息,这使得通过这些外部信息反推电池内部状态极具挑战性。
3、通过引入超声测试设备,丰富所能直接获取的电池状态信息,有助于电池模型的建立、电池老化状态的观测、加速寿命估计模型的构建。
4、电池超声扫描设备使用超声信号对电池进行无损检测,可获得电解液扩散状态、早期产气、密封性能、镀锂情况等多项电池指标。
5、对于电池超声扫描设备而言,扫描面积、超声可穿透的电池厚度、分辨率是其重要参数。
二、 功能和技术参数
序号 |
项目 |
参数 |
1 |
扫描模式 |
超声C扫描 |
2 |
整机尺寸 |
1400mm×1300mm×2000mm |
3 |
有效扫描范围 |
450mm(宽)×350mm(高) |
4 |
最大扫描速度 |
400mm/s |
5 |
可测电芯厚度 |
≤70mm |
6 |
图像推荐分辨率 |
10~4000um |
7 |
声时测量精度 |
≤200 μs |
8 |
重复定位精度 |
X/Y/Z≤±0.01mm |
三、软件功能
序号 |
软件功能 |
功能描述 |
1 |
手动扫描 |
可以通过手动的方式生成C扫描图像,反映结合面结合情况,并以钎着率、缺陷面积数值的形式显示检测结果。 |
2 |
探头与C扫图像对位 |
可通过点击C 扫图的具体像素点将探头移至与实际被检工件相对应的位置。 |
3 |
手动分析 |
对生成的C扫图片可以进行各种编辑,包括加框(确认有效分析区域),测距,修改阈值,图片剪裁,弧面补偿等。 |
4 |
控制方法 |
可通过上位机配套软件设定扫描范围,处理/可视化/分析扫描数据 |
5 |
测试功能 |
可获得方形硬壳电池内部电解液扩散状态、早期产气等电池指标。 |
6 |
多种扫描模式 |
(1) A扫描:对某一定点接收到的超声信号,进行成像处理,横坐标为时间,纵坐标为超声信号,可以反映缺陷的位置、大小信息; (2) B扫描:对某一截面内的超声波信号,以灰度或彩色的形式显示在二维平面内,横坐标代表扫查机构的位移方向,纵坐标代表超声波传播的深度方向,反映缺陷在样品内的相对深度信息; (3) C扫描:对某一深度的截面进行扫描,是X-Y二维平面内移动并选取A扫描特定深度的点的信号成像,显示的是水平截面的缺陷信息; (4) T扫描:用透射探杆接收超声透射波,在X-Y二维平面内移动并将所有位置点的信号成像,显示的是水平界面透射的缺陷信息; (5) 区域扫描:可自定义检测区域,并对检测区域进行扫描; (6) 批量扫描:对放置于水槽中的一种或多种工件进行自动检测; |
7 |
报告自动生成 |
可对检测结果自动进行编辑并输出报告文档。 |
8 |
探头管理 |
可对不同型号探头进行更换或编辑。 |
9 |
一键校准 |
可自动对检测设备坐标偏移及检测系统能量变化,校准系统漂移,保证检测结果的准确性和稳定性。 |
10 |
缺陷检测能 |
焊接缺陷、粘接缺陷、封装分层、粘片空洞等区域和良好区域。 可对缺陷尺寸和面积进行自动统计和计算。也可根据客户的要求,提供有偿定制开发服务。 |
11 |
声速检测 |
声音在被测材质中的飞行速度检测。 |
四、设备配置表
序号 |
名称 |
规格 |
1 |
扫描系统 |
X/Y/Z轴:伺服电机驱动 |
2 |
水槽 |
620mm×400mm×700mm |
3 |
高速数据采集卡 |
采样频率100MHz |
4 |
超声探头 |
0.5MHz、2.0MHz探头各一对 |
5 |
工控机 |
I7-12代处理器,32GB 内存,2T硬盘,Windows 10-64位操作系统,USB及网络接口。 |
6 |
显示器 |
两个27"液晶显示器 |
7 |
检测软件 |
和伍超声无损检测软件V1.0 |
五、附件清单
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
超声检测主机 |
1 |
套 |
|
2 |
超声探头0.5MHz |
1 |
只 |
|
3 |
显示器 |
1 |
套 |
|
4 |
智能分析软件 |
1 |
套 |
|
5 |
声信号收发系统 |
1 |
套 |
|
6 |
人机交互模块 |
1 |
套 |
|
7 |
数据分析终端(含软件) |
1 |
套 |
|
8 |
其他配件(探头架、样品夹、屏蔽线缆等) |
1 |
套 |
|
9 |
说明书(电子版) |
1 |
份 |
|
10 |
接线图(电子版) |
1 |
份 |
|
11 |
维护手册(电子版) |
1 |
份 |
|
12 |
装箱清单(纸档) |
1 |
份 |
|
13 |
送货单(纸档) |
1 |
份 |
|
六、易损件清单
序号 |
零/部件名称 |
品牌 |
备 注 |
1 |
超声反射发射探头 |
Laes |
|
2 |
超声反射发射探头 |
Laes |
|
3 |
探头线 |
Laes |
|
4 |
探头夹具装置 |
Laes |
1、设备整机尺寸1400mm(长)×1300mm(宽)×2000mm(高)。
2、安装方案基于空间占用最小化和维护,服务条件最优化的需要,保证在设备周围留有500mm的空间,可以方便工作人员进行操作、维护。
3、设备配有电脑桌,用于安放鼠标、键盘及显示器。用户也可自行配备。
4、电力供应:工作电源:220V±10%/50Hz,2KW
5、水源:设备需要自来水、去离子水或者纯净水,并且需要定期更换。水温要求:15~30℃
6、环境相对湿度:35℃≤50%RH
7、环境温度要求:20~35℃
8、周边环境:
(1)不要放在强磁场、电磁波和产生高频设备的旁边。
(2)减少振动。
(3)灰尘少、湿气少,没有腐蚀性气体的地方。
(4)电源的变化,限制到最小。
(5)为了防止地震的损坏,四周一定要固定。
