一、产品介绍

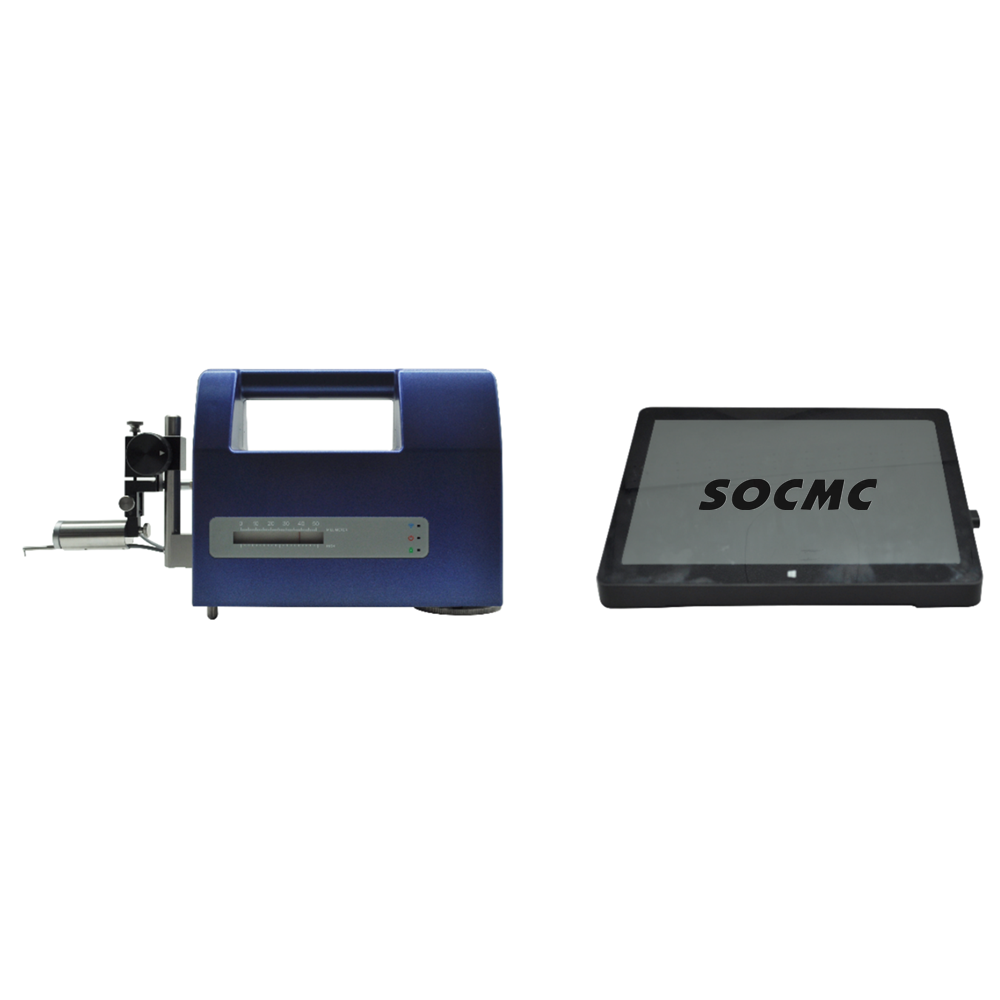

1、Laes300粗糙度仪用于描述加工后零件的表面结构,适用于车间检定站、实验室、计量室等环境的检测,也适用于现场、计量室计量。
2、它能够评定粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线和图形5种测量类型。
3、测量参数包含了中国、日本、美国、德国以及多种ISO标准。
4、有着用户友好的软件界面和方便的操作习惯,无线的WiFi通信和网线连接通信可让操作者远程操控,使用更方便。
5、我们在软件上设计了可记录不同操作情景下的配置,在测量不同工件时不需要进行繁琐的设置,只需要选好配置后一键测量即可。
二、特点
1、高精度大行程导轨,长度达50mm
2、传感器量程±1000μm
3、Pad做操作机,携带方便且操作舒适
4、无线WiFi通信,远距离操作,使用方便
5、网线连接通信,可与WiFi通信自动切换,在不方便使用无线设备的车间里能实现更快的数据传输
6、参数全面,包括5种测量类型以及多种国家标准
7、可带导头/无导头测量,无导头测量小值也非常准
8、测针可直接更换,更换操作方便,可实现不同场景下的测量
9、传感器可与导轨垂直同向随意切换,测深槽就可从侧面进行,无需受限与测针和凹槽的深度
10、支持操作界面以及结果参数公英制切换
11、支持界面中英文的切换
12、数据储存方便,可直接更改储存路径到插在Pad上的U盘或SD卡上,CSV数据格式让数据使用更方便,无数据存储上限
13、包括多种滤波方式的分析算法可随意搭配满足要求
14、支持自动多次校准标准块,使校准大大减少误差
三、技术参数
量程 |
X方向 |
50mm |
|
Z方向 |
±1000μm |
||
分辨率 |
X方向 |
0.0016μm/±50μm ~ 0.016μm/±500μm |
|
驱动器 |
直线度 |
1μm/50mm |
|
分析算法 |
对应标准 |
JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14 |
|
参数 |
粗糙度轮廓 |
Ra75、Rq、Rp、Rv、Rc、Rt、S、R3z、PPI、Ra、Rsk、Rku、Ry、Sm、RΔa、RΔq、Rz、Pc、Rλa、Rλq、lr、RSm、Rz94、RPc、RS、Rz.I、Rpm、HSC |
|
波纹度轮廓 |
WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC-Sm、WCA、WC-q、WC-p、WC-v、WCM、WC-Sm、WC-t、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、Wdc |
||
原始轮廓 |
Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I、Pt、PSm、PΔq、PPc、Pc |
||
支承率曲线 |
Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2 |
||
图形 |
NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K |
||
评定曲线 |
粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线、图形 |
||
特征曲线 |
支承率曲线(Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、幅频分析曲线、振幅分布曲线 |
||
形状去除 |
全域、前半、后半、中心、2点、曲线 |
||
滤波器类型 |
Gaussian、FFT、PC、DP、2RC |
||
滤止波长 |
λs |
0、2.5、8、25μm |
|
λc |
0.08、0.25、0.8、2.5、8mm |
||
λf |
0.8、2.5、8、25mm |
||
评定长度 |
取样长度 × 取样个数 (取样长度有标准模式与自定义模式) |
||
测量速度 |
0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s |
||
回程速度 |
0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s |
||
传感器 |
型号 |
标准通用型 |
|
传感器方式 |
差动电感 |
||
量程 |
±1000μm |
||
测针 |
5μmR金刚石90° |
||
测力 |
7.5mN以下可调 |
||
操作机 |
显示部分 |
10寸彩色IPS触摸屏 |
|
数据输出 |
TF卡/U盘/WiFi打印/PDF文件 |
||
对应语言 |
中文/英文 |
||
尺寸及质量 |
电源/消耗 |
AC220V±10% 内置充电电池(AC变压器充电) 充电时间8小时 |
|
耗电量 |
约30VA(充满电后可以测量800次) |
||
质量 |
干重4Kg 含包装8Kg |
||
设置尺寸 |
执行器 80(W)×392(L)×180(H) 操作器 245(W)×162(D)×68(H) |
四、标准配置
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
主机执行器 |
台 |
1 |
|
2 |
传感器 |
支 |
1 |
|
3 |
10寸Pad操作器 |
套 |
1 |
|
4 |
主机充电器 |
个 |
1 |
|
5 |
Pad充电器 |
个 |
1 |
|
6 |
标准测针 |
支 |
1 |
|
7 |
粗糙度标准试块 |
块 |
1 |
|
8 |
产品合格证 |
份 |
1 |
|
9 |
产品说明书 |
份 |
1 |
|
10 |
保修卡 |
份 |
1 |
|
11 |
数据通信线 |
根 |
1 |
|
12 |
主机防水箱 |
个 |
1 |
|
13 |
随机工具 |
只 |
2 |
内六方扳手(1.5mm和2.5mm) |
