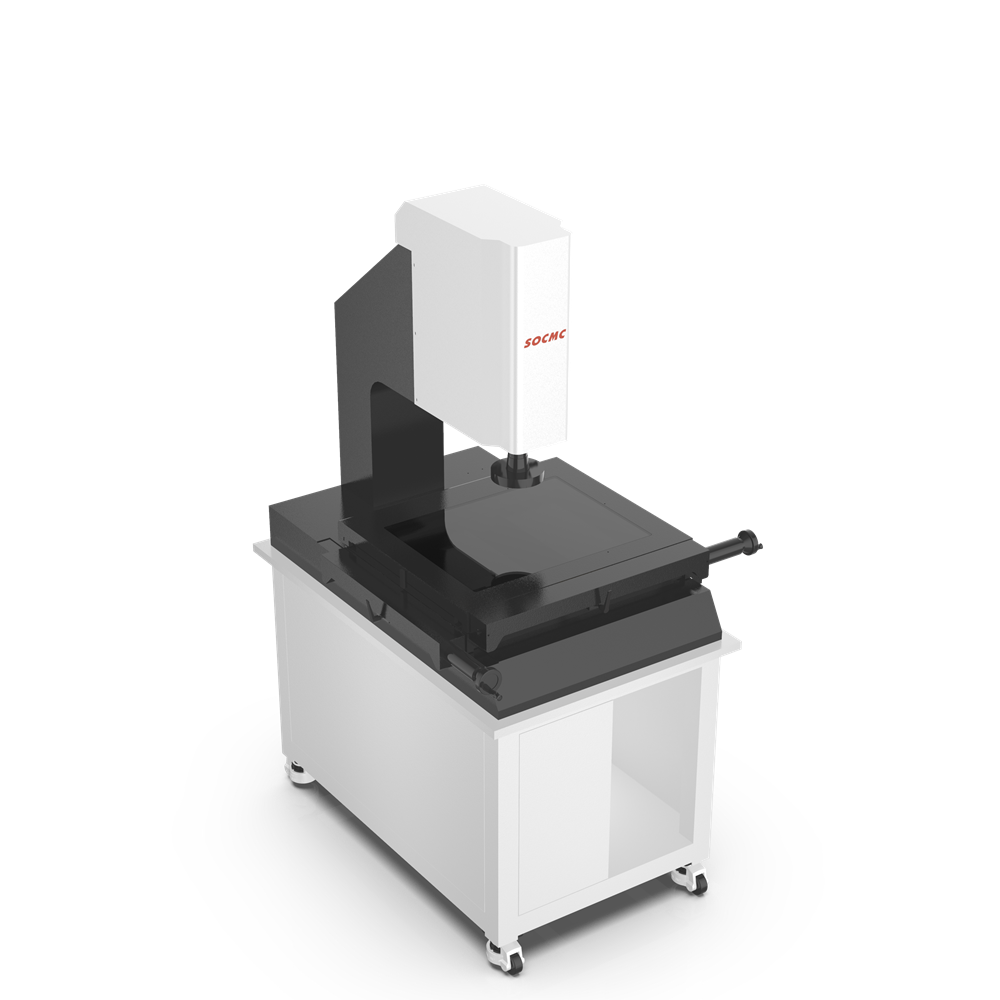

MF型手动影像测量仪

产品参数 Details在线订购

一、产品用途:
适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。
二、产品特点:
1.QMS3D-M软件和高清晰彩色摄像机;
2.软件辅助调光,便于使用者知道光是否过度饱和;
3.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量;
4.可实现高度辅助测量;
5.脚踏开关与软件配合,操作更简便。

三、技术规格参数:

型    号 MF-2010 MF-3020 MF-4030
金属台尺寸(mm) 404×228 500×330 606×466
玻璃台尺寸(mm) 260*160 350*250 450*350
运动行程(mm) 200×100 300×200 400×300
Z轴升降行程(mm) 150(特殊订购达400)
截面原点一致性误差(μm) F型:E0≤20(Z轴升降行程每100mm)
X、Y、Z数显分辨力:0.5μm     X、Y坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm)

F型
彩色千兆网络摄像机
变倍镜头倍率:0.58X~7.5X
视频倍率:27.4~351.3X(24"显示器)
物方视场(对角线):14mm~1.4mm
表面光源与透射光源均用LED,亮度可调

建议放置台   载重要求≥350KG    尺寸(长×宽×高)1000×600×500(mm)
