一.概述
XWJ-1000型线性位移传感器自动校准装置执行国家校准规范JJF 1305-2011 《线位移传感器校准规范》。实现对线性位移传感器的自动校准功能。
二．装置方案

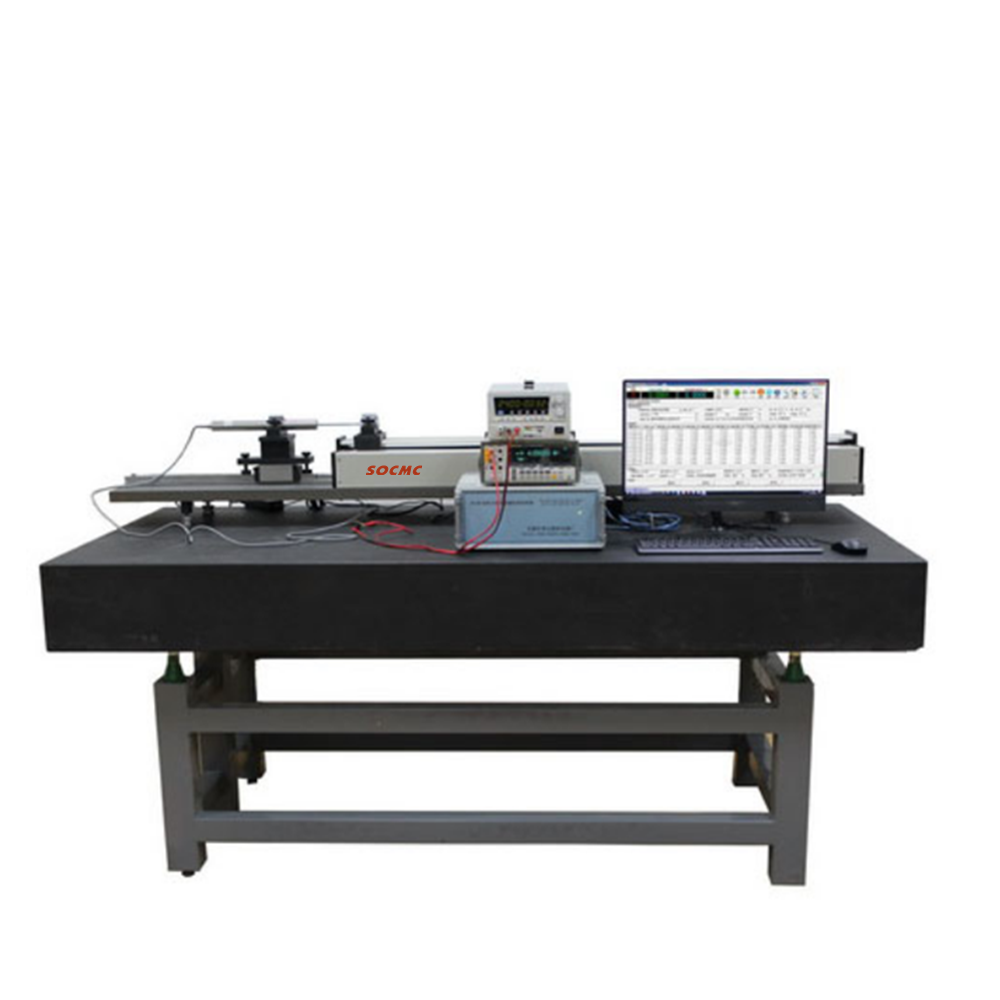

该自动校准装置由线性位移传感器标准器装置、位移数字仪表、电脑三部分组成。
1．线性位移传感器标准器
该标准器是线性位移传感器标准器的执行机构。装置通过USB线连接到电脑。
标准器使用精密光栅位移尺作为标准器，精密丝杆及直线导轨作为传动机构，步进电机提供动力。
标准器的底座使用铸铁材料，经过自然时效处理。
传动机构由直线导轨和精密丝杆组成，构成完整一体的线性模组。步进电机通过联轴器与线性模组软连接。
夹具是用来固定各种类型的位移传感器的，要保证相当精度的同轴度，保证夹具中心与测头固定座中心三点在一条直线上。
测头是用来固定传感器测杆的。测头安装在滑块上。光栅尺采用进口开放式光栅尺。
2．数字多用表
按国家校准规范JJF 1305-2011 《线位移传感器校准规范》的校准方法，对线性位移传感器进行校准时，主要使用数字多用表读取线性位移传感器的输出量（电压、电流、电阻）。使用带USB接口的数字多用表，可将读取的传感器输出量传输到电脑。
3、多功能可调稳压源
多功能可调稳压源，为位移传感器提供稳定的工作电源。按国家校准规范JJF 1305-2011 《线位移传感器校准规范》的要求，电源电压的波动不应超过额定值的±10%。
4．线性位移传感器自动校准软件
该软件执行国家校准规范JJF 1305-2011 《线位移传感器校准规范》。主要功能：
（1） 能够自动进行校准工作。在设置好校准范围，校准间隔等参数后，点击一下“校准”按钮，就可以按规范要求，控制线性位移传感器标准器装置自动执行校准动作。
（2） 能够自动采集标准器装置的位移量，采集线性位移传感器的输出数据。
（3） 能够按规范的要求计算拟合方程，显示真实的误差曲线。
（4） 能够自动生成校准原始记录。可以保存到数据库里，按条件查询。可以打印到打印机。可以导出到Excel电子表格和PDF文件。可以自动生成校准证书。
（5） 装置标准器可进行线性补偿、区段补偿。
以上所有设备的精度均必须满足国家校准规范JJF 1305-2011 《线位移传感器校准规范》的要求。
5．技术指标：
1．有效测量行程：0～1000mm。
2．分辨力：0.1um；
3．位移定位精度：可达1um；
4．精度：最大允许示值误差：（3+L/150mm）μm
最大允许回程误差（2+L/200 mm）μm
