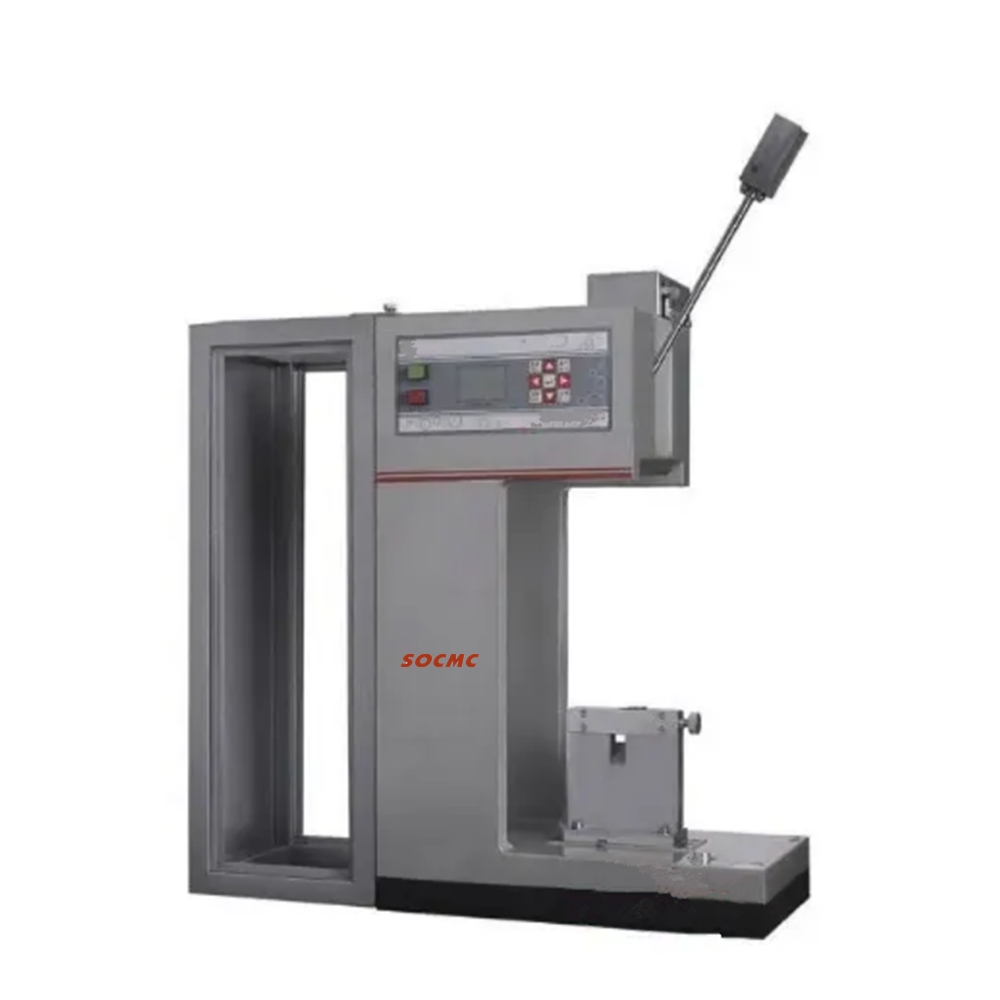

ZBC7151B液晶式塑料摆锤冲击试验机

产品参数 Details在线订购
设备名称:液晶式塑料摆锤冲击试验机(型号:ZBC7151-B)
设备型号:ZBC7151-B
设备说明:液晶式塑料冲击试验机是我公司自主研发的新一代塑料摆锤冲击试验机,该机总结以往经验,吸收国际先进技术特点,对塑料小摆锤做出了诸多改进,能更好的满足用户的使用要求。该机是对塑料、尼龙、橡胶、玻璃钢、复合塑料管材、电气绝缘材料等非金属材料在动负荷下抵抗冲击性能进行检验的检测仪器。本机采用半自动化控制,操作简便,工作效率高。在冲击试样后自动获得试验数据。在连续做冲击试验和大量做冲击试验的试验室及生产厂家更能体现其优越性。本机所配的专用控制面板和显示屏可满足用户试验所需的操作和显示要求,如显示冲击吸收功、冲击强度、摆锤的移动角度及打印试验报告等。是硬质塑料生产厂家、质检单位、科研所等必不可少的检测仪器。
       本机即可以做简支梁试验,又可以做悬臂梁试验,配上拉伸冲击支座、丁字头、拉冲摆等配件后,还可以对塑料做较高形变速率下的拉伸冲击试验。配上管材冲击支座后可以做管材冲击试验。配上铸铁冲击支座后可以做铸铁冲击试验。一机多用,性价比高,支座调节及更换方便,适用性强。
执行标准:
1. GB/T 1043-2008 《硬质塑料简支梁冲击试验方法》
2. GB/T 1843-1996 《塑料悬臂梁冲击试验方法》
3. JB/T 8761-1998 《塑料悬臂梁冲击试验机》
4. JB/T 8762-1998 《塑料简支梁冲击试验机》
5. ISO 179:2000 《Plastics-Determination of Charpy impact properties》
6. ISO 180:2000 《Plastics-Determination of Izod impact strength》
7. GB/T 13525-92 《塑料拉伸冲击性能试验方法》(配拉冲摆时才满足)
8. ASTM D 256-04 《Standard test methods for determining the Izod Pendulum lmpact Resistance of plastics1》(配美标摆时才满足)
9. GB/T 18743-2002 《流体输送用热塑性塑料管材简支梁冲击试验方法》(配管材冲击支座时才满足)
10. GB/T 3808-2002 《摆锤式冲击试验机的检验》(配铸铁冲击支座时才满足)
11. GB/T 229-2007 《金属材料 夏比摆锤冲击试验方法》(配铸铁冲击支座时才满足)
12. JJG 145-2007 《摆锤式冲击试验机》(配铸铁冲击支座时才满足)
主要技术参数:
1. 最大冲击能量:简支梁15J、7.5J、4J、2J、1J
悬臂梁11J、5.5J、2.75J、1J
2. 摆锤力矩:
简支梁8.0385 N·m、4.0192 N·m、2.1436N•m、1.0718 N•m、0.5359 N•m
悬臂梁5.8949 N·m、2.9474 N·m、1.4737 N•m、0.5359 N•m
3. 摆锤预扬角:150º
4. 角度分辨率:0.1º
5. 简支梁技术参数:
1) 冲击速度:2.9m/s(≤5J)、3.8m/s(>5J)
2) 摆轴中心至试样中心的距离:230㎜(≤5J)、395㎜(>5J)
3) 冲击刀夹角:30º
4) 冲击刀圆角半径:2㎜
5) 支座圆角半径:1㎜
6) 支座前角:5º
7) 支座后角:10º
8) 支座跨距:40㎜、60㎜、70㎜
9) 试样类型及尺寸(长×宽×厚):
80㎜×10㎜×4㎜
50㎜×6㎜×4㎜
120㎜×15㎜×10㎜
6. 悬臂梁技术参数:
1) 冲击速度:3.5m/s
2) 摆轴中心至试样中心的距离:335㎜
3) 刀刃夹角:75°
4) 刀刃圆角半径:0.8㎜
5) 刀刃前角:5°
6) 刀刃后角:10°
7) 刀刃中心距钳口上表面:22±0.2㎜
8) 试样类型及尺寸(长×宽×厚):
  80㎜×10㎜×4㎜
63.5㎜×12.7㎜×12.7㎜
63.5㎜×12.7㎜×6.4㎜
63.5㎜×12.7㎜×3.2㎜
7. 铸铁冲击技术参数:
1) 试样支座端部圆弧半径:1~1.5㎜
2) 试样支座支承面倾角:11°±1°
3) 试样支座跨距:40㎜
4) 试样规格:55㎜×10㎜×10㎜10(7.5、5、2.5)㎜
8. 主机外形尺寸(长×宽×高):740㎜×260㎜×870㎜
9. 主机重量:约100㎏
10. 主机电源:交流单相220V 50Hz 0.5kW
设备标准配置:
1. 主机一台
2. 液晶控制器一台
3. 悬臂梁摆锤一个(11J)
4. 悬臂梁支座一套
5. 阿氏对中器一套
6. 简支梁摆锤一个(15J)
7. 简支梁支座一套
8. 试样对中块三件
9. 跨距找正块三件
10. 防护罩一个
设备可选配置
1. 悬臂梁摆锤:1J、2.75J、5.5J
2. 简支梁摆锤:1J、2J、4J、7.5J
3. 管材冲击支座一套
4. 铸铁冲击支座一套
5. 美标标准摆锤
6. 进口针式打印机一台
