一、系统名称和型号：
名称：玻璃盘式筛选机

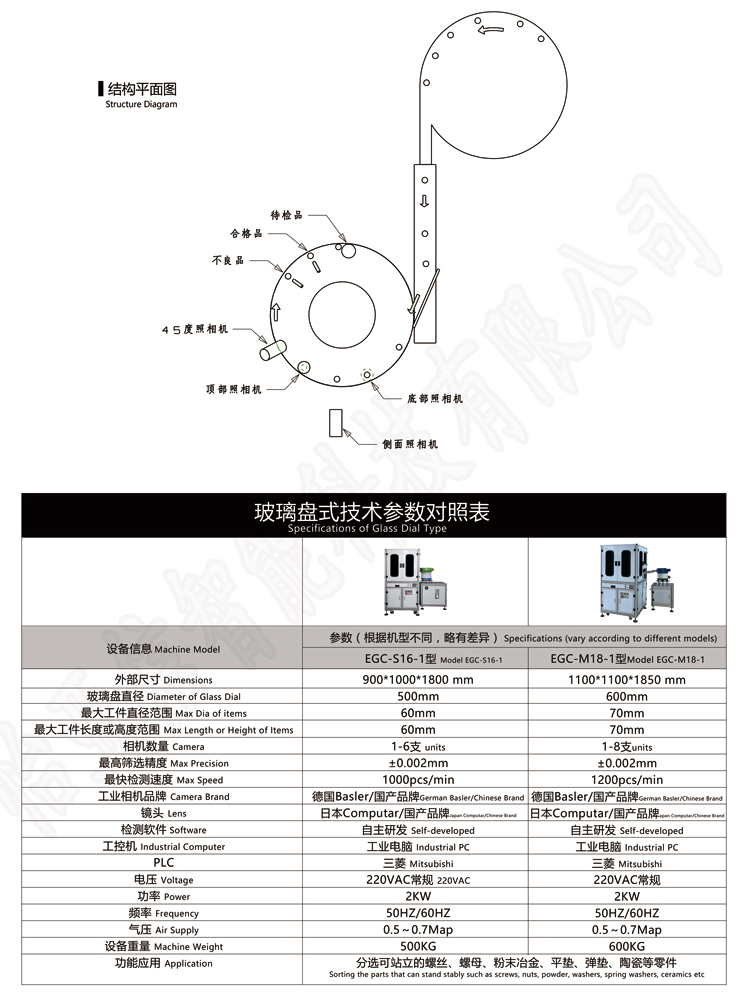

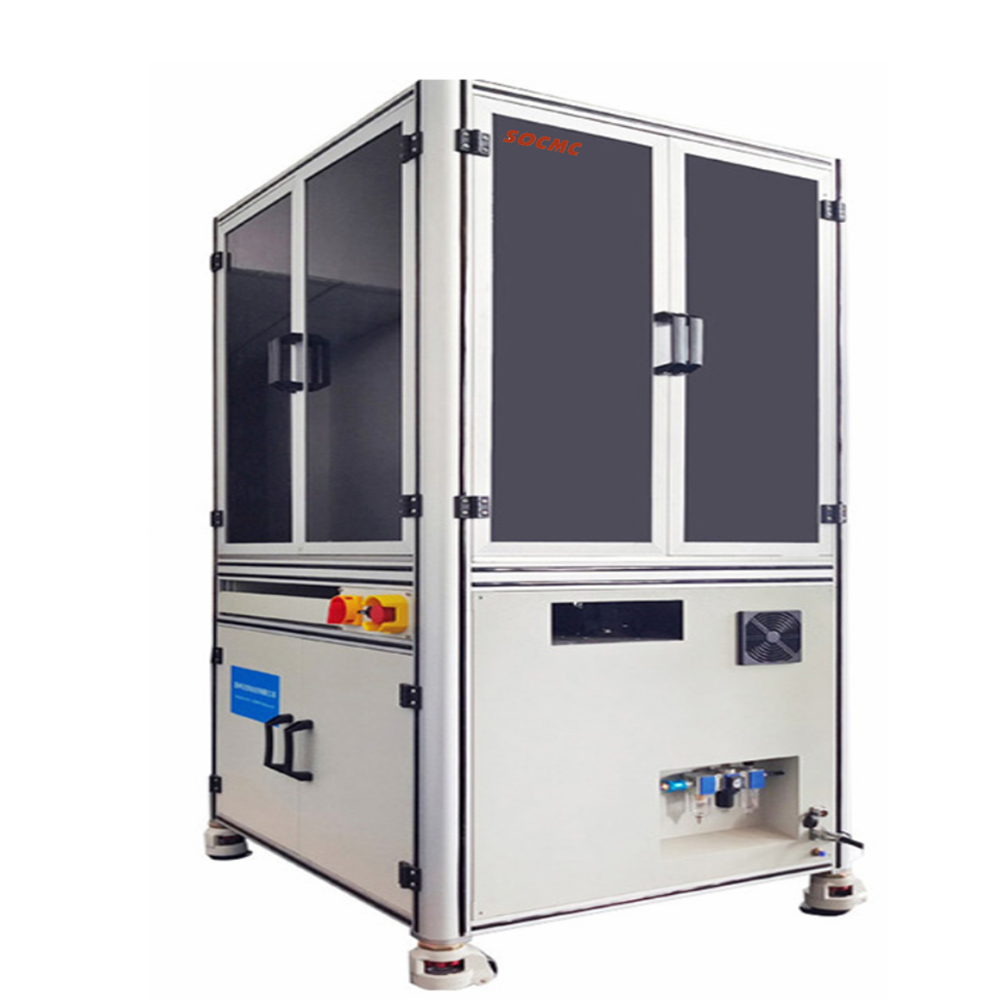

二、系统组成概述: 该系统主要有以下6部分组成（附设备外形图）：
1、 自动送料系统：将钛螺母倒入振动盘，振动盘产生振动波，让钛螺母有序地排列到入料平送器上实现排料入料功能。
2、 中心运动系统：由电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动；
3、 视觉检测系统：由4套相机及相应光源组成：1＃底部相机检测产品底部投影面尺寸及毛刺；2＃侧面相机检测产品侧面投影面尺寸及毛刺，3＃底部表面相机检测产品底面倒角尺寸和表面的大裂纹，4＃顶部表面相机检测产品顶面倒角尺寸和表面的大裂纹。
4、 软件分析控制系统：相机取像后，通过主机软件分析，判定钛螺母的属性：合格品、不合格品、待检品三种；
5、 出料分检系统：软件判定钛螺母的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对钛螺母进行良品，不良品，待检品进行分类出料。
6、 PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。
三、系统检测的对象要求：
本检测系统设备适用钛螺母的种类与规格： 圆钛螺母∮2.40*0.92(M1.20)
四、检测内容说明：
|
相机号 |
功能说明 |
CCD |
检测精度 |
备注 |
|
相机一 |
从底向上拍摄产品，检测：内孔径，花齿高度，缺齿，同心距，堵孔，内孔变形，投影面毛刺以及其它投影面所能反应出来的项目。 |
BASLER |
±0.005mm以内（重复精度） |
|
|
相机二 |
从侧面拍摄产品，检测：总长，槽径，槽宽，花齿外径，台阶尺寸，小径，投影面毛刺以及其它投影面所能反应出来的项目。 |
BASLER |
±0.005mm以内（重复精度） |
|
|
相机三 |
从底部向上拍摄产品，检测：倒角尺寸，表面大的裂纹
|
BASLER |
±0.01mm以内（重复精度） |
|
|
相机四 |
从顶部向下拍摄产品，检测：倒角尺寸，表面大的裂纹
|
BASLER |
±0.01mm以内（重复精度） |
|
五、设备性能与主要配置说明：
1、检测速度：700~800pcs/min）；
2、重复检测精度: 见上述第四条列明；
3、主要配件说明：1)、相机：德国品牌BASLER； 2)、感应器：日本OMRON；3)、电磁阀：原装美国品牌；4)、PLC：日本三菱高速系列；5）、新机包含：一套振动入料盘面，一套振动底座，一套直线振动送料器和一套送料导轨。
4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；
5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据；
6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印。
