一、设备描述

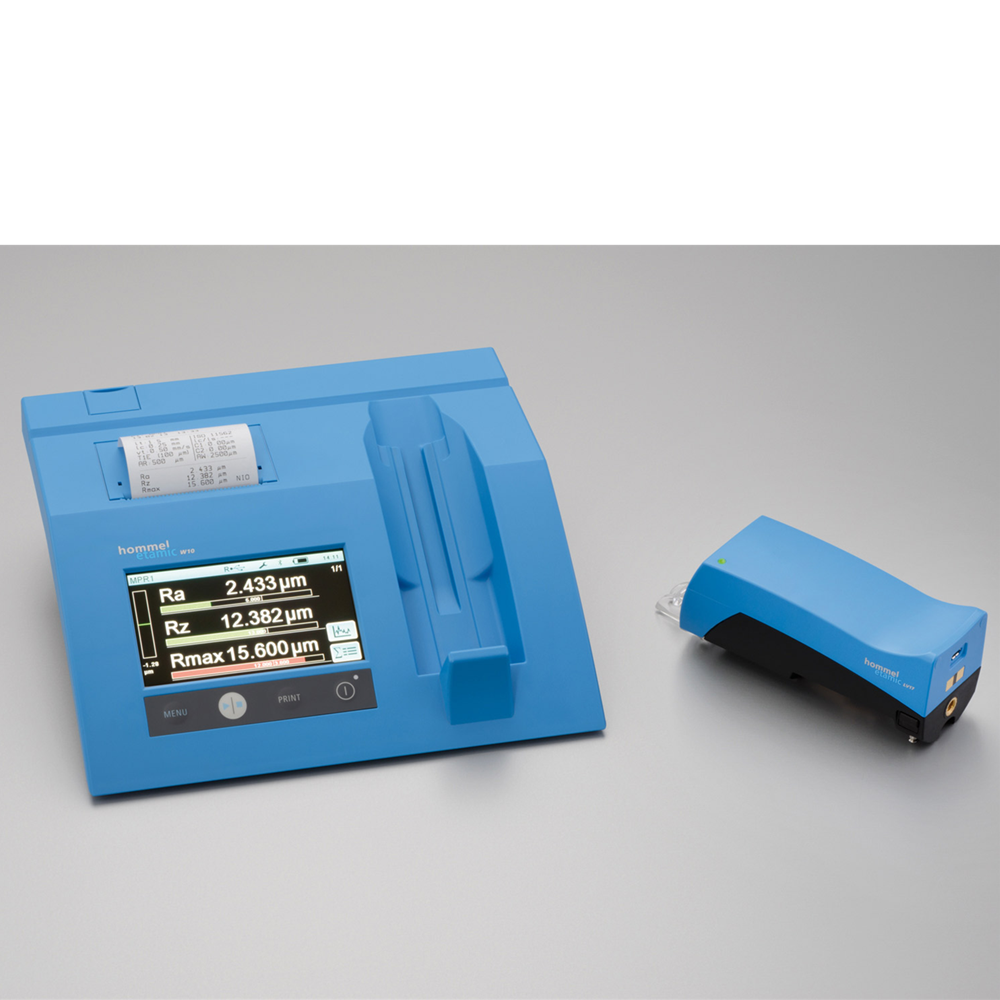

1、W10 便携式粗糙度仪：适用于横向探测、架空位置和垂直位置的移动式粗糙度测量

2、测量仪非常适合用于进行移动式粗糙度测量，让您可以在生产过程本身中监测工件的表面质量。这款实用的测量系统具有广泛的功能。它在横向探测期间以及架空位置和垂直位置中提供可靠且精密的测量。集成的粗糙度标准支持快速测试测量仪，确保始终获得非常高的精密度。

3、W10 具有集成的热敏式打印机，这意味着可以立即记录测量结果。可以立即打印出公差评估、轮廓、Abbott 曲线和统计数据。该测量仪提供了七个不同的程序，以及用于测试测量仪的选项。所有功能均可通过现代且易于使用的彩色触摸屏进行操作。无需进行长时间的培训，因此可节省您的时间和资金。

4、此外，还可以选择使用 EVOVIS 移动评估软件扩展该测量系统。这款基于 PC 的软件是专门为移动式测量仪开发的，极大地扩展了粗糙度测量功能。它以在线和离线模式运行，支持您选择测量条件。您还可以自动保存打印表格。

二、硬件参数

1、驱动箱：LV17

（1）可使用测头：滑轨型测头

（2）探测距离：17mm

（3）探测方向：轴向, 横向探测

（4）操作元件：一体式起动键

2、量程/分辨率：±100 µm/0.006 µm

3、滤波器取样长度 lc (mm)：0.08; 0.25; 0.8; 2.5;8

4、探测距离It

（1）根据ISO/JIS标准: 1.5/4.8/15 mm

（2）根据Motif标准: 0.64/3.2/16 mm

（3）最大:17.5 mm

5、取样长度 lr 的数量: 1 - n （最大探测距离）

6、垂直放大比：自动到最高50,000倍

7、水平放大比：相对于扫描长度10/20/40/50/100/200/400倍

8、滤波器：

（1）ISO 11562: 高斯滤波器

（2）ISO 16610-21: 高斯滤波器

（3）ISO 13565-1: Rk 参数滤波器

（4）ISO 3274: λs 滤波器

9、评价参数

（1）ISO 4287参数： Ra, Rz, Rmax, Rt, Rq, RSm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr)

（2） ISO 13565-1, -2：Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*, Vo0.001

（3） JIS B601 (2001)参数：Rz-JIS

（4） EN 10049 (SEP 1940)参数：RPc

（5） EN ISO 12085 (Motif)参数：R, AR, Rx, CR, CF, CL, Nr

（6） ASME B46.1：Rp, Rpm

（7） Daimler MBN 31007：R3z

（8）特殊参数：密封参数 Rmr （系数 * 参数）

（9）单位：µm/µinch之间切换

10、探测速度 vt：0.15/0.5/1 mm/s; 后退 3 mm/s

11、显示屏：4,3” 带触摸屏功能的 TFT 彩色显示屏

12、电池（主机）：锂离子电池，高达 800 次测量循环（无打印、探测距离 4.8 mm），充满电约需要 4 小时

13、测量程序：7 个测量程序加上 1 个用于仪器检测的测量程序

14、数据存储器（每个测量程序）：最多 2000 个测量数据组/参数和500 个轮廓数据组

15、驱动箱和操作主机链接方式：USB, Bluetooth® 蓝牙无线连接

16、尺寸（长 x 宽 x 高），重量

（1）主机：227 x 225 x70 mm,980 g

（2）驱动箱：LV17: 151 x 50 x55 mm,275 g

17、打印机

（1）打印方法：静态热打印行

（2）打印速度：30 mm/s

（3）纸宽/打印宽度：57 ±0.5 mm/48 mm

（4）纸卷：Ø =31 mm

（5）分辨率：8 个点/毫米，384 个点/行

（6）打印功能：测量条件，参数，粗糙度轮廓，阿尔伯特曲线，统计

18、语言：德语，英语，法语，西班牙语，意大利语，捷克语，波兰语，瑞典语，中文

三、仪器精度：符合DIN4772 测量综合误差不超过名义值的5%。

1、可更换的内置式粗糙度标准件

（1）安装在主机内，所以受到保护

（2）可随时在现场检测测量仪

（3）稳定的测量布置

（4）通过保存的理论值来检测仪器的专用测量程序。

2、横向探测

（1）测头旋转 90°后可以测量深槽、凹槽，或开挡

（2）横向于进给方向探测表面时换装简单不费力

3、一体化放置及充电槽

（1）安全存放 LV17 驱动箱

（2）保护测头

（3）由于自动充电，驱动箱能始终保持待机状态

4、可在所有位置投放使用

（1）稳定测量处于仰测位置的小型工件

（2）通过精磨支撑轴实现工件支承

（3）测量工件垂直面时驱动箱背面的 3 点式支承用于可靠定位

5、通过支撑腿进行高度调整

（1）测量小型工件时可使用伸缩式支撑腿调整驱动箱高度

（2）根据所需测量位置要求调整简便

6、通过触摸屏实现上下文操作

（1）具有4个基本功能的功能键条

（2）多种公差评价方法

（3）用户数据的输入快捷舒适

（4）概览性描述结果

（5）结果视图：参数、轮廓描述、互动式阿尔伯特曲线描述、各种各样的统计功能

7、一体式热敏打印机

（1）立即记录测量结果

（2）简易装纸功能

（3）打印带公差评价、轮廓、阿尔伯特曲线、

（4）附加输入以及统计的测量结果

8、单滑轨测头 T1E

（1）量程 100 μm 配 2 μm/90° 针尖

9、单滑轨测头 T3E

（1）量程大，适合测量非常粗糙的表面。

（2）滑轨半径，纵向/横向 30/1,95 mm

（3）量程 300 μm 配5 μm/90° 针尖
