一、概述：

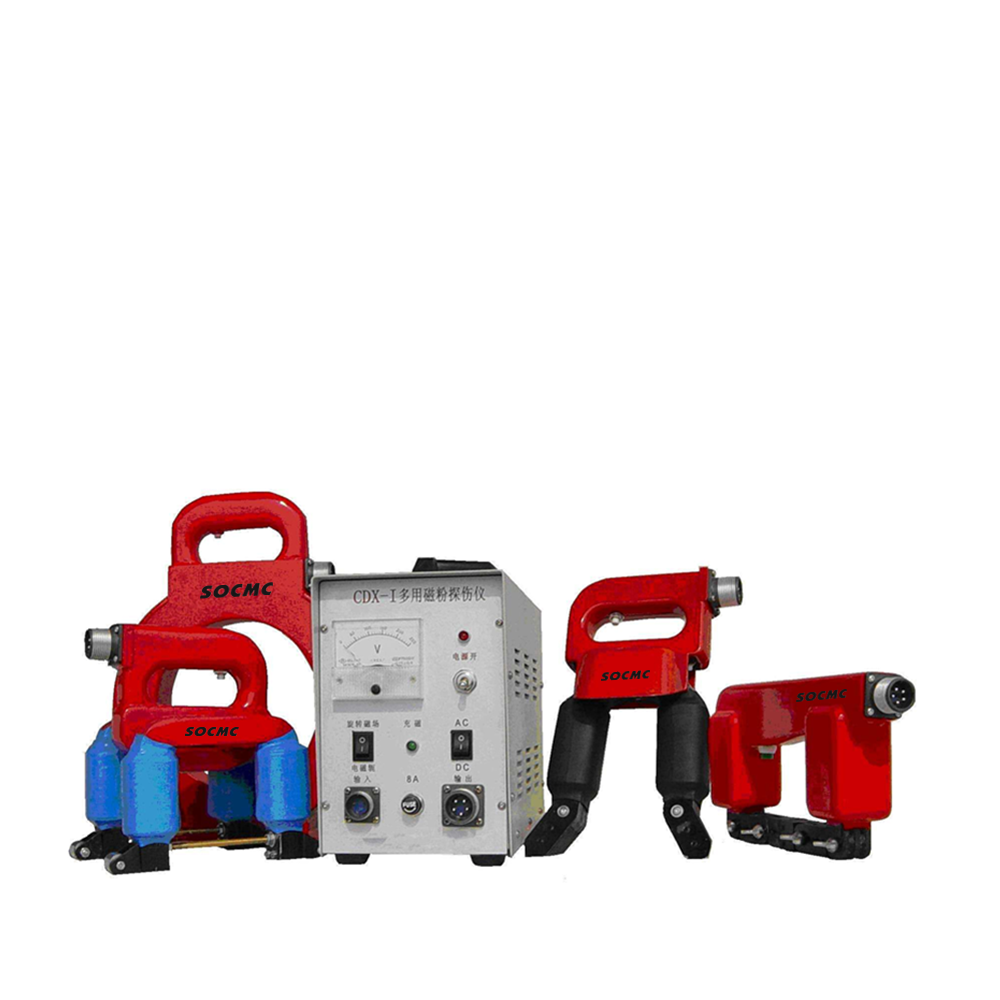

CDX-III-DE型多用磁粉探伤仪是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。

仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

该设备有四种探头：（可以根据客户工件要求配探头）

1、马蹄探头：可以对各种角焊缝，大型工件的内外角进行局部探伤。马蹄式磁极间距：20-160mm；提升力：AC≥5Kg，DC≥18Kg；

2、电磁轭探头：配有活关节，可以对平面、曲面工件进行探伤。电磁轭磁极距：60-220mm，提升力：AC≥6 Kg，DC≥20 Kg；

3、磁环：能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离式退磁。磁环式直径：Φ120mm   中心磁场≥180 Oe；

4、交叉磁轭探头或旋转磁场探头：可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度，极距：110 mm，提升力：AC≥8 Kg。

二、技术指标

1. 输入电压：AC 220V ± 10%V；

2. 输出电压：AC 36V；DC 24V；

3. 输出电流：＞8A；

4. 暂载率：100%；

5. 探伤灵敏度：A型试片显示清晰；

6. 电缆线：五芯*1mm²  3米；

7. 电源线：1.5米

8. 主机外形尺寸约：300×150×220mm（长×宽×高）

9. 重量：25 Kg（含主机和探头）。

三、结构特点

   仪器采用可控硅开关，低电压输出安全可靠，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节极靴间距，并有良好的接触。

   四、操作使用

1. 将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相插头插入电网配电板插座，（必须要有牢固的接地线）接通仪器电源开关，指示灯亮，表明电路已接通电源。

    2. 将电缆线两端航空插头分别插入仪器插座及探头插座中。

    3. 使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表明工件已在磁化。

4. 停止使用时，关掉仪器电源开关及电网配电板上的总开关。

   五、注意事项

1.使用该仪器时，一定要将探头和被探工件很好的接触，才能按下冲磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚至损坏可控硅。

2. 若需要调节磁极间距时，松动可调关节上的蝶形螺母来改变磁极间距，然后将螺母旋紧才能工作。

   六、故障检修

1. 电源指示灯不亮：可能是指示灯泡坏或电源开关故障或保险丝熔断。

2. 保险丝熔断：安装在面板上的保险丝接在变压器的初级，当变压器初级有较大电流分量或初、次级短路等故障，均可引起保险丝熔断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障.

    3. 充磁指示灯不亮：可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。

七、设备成套性

 1. 主机                                1台

 2. A型 E型O型D型探头                4只（根据客户要求配置）

 3. 电源线                              1根

 4. 电缆线                              1根

5. 铝合金包装箱                        1只

八、多用磁粉探伤仪选配探头

D型探头：电磁轭探头，多种活动关节，磁化强度大。极距：60-220mm，提升力：AC≥6 Kg，DC≥20 Kg。配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。

A型探头：马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。极距：20-160mm；提升力：AC≥5Kg，DC≥18 Kg。配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。

E型探头：交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。极距：110mm，提升力：AC≥8 Kg。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探头速度快、检测质量高。
