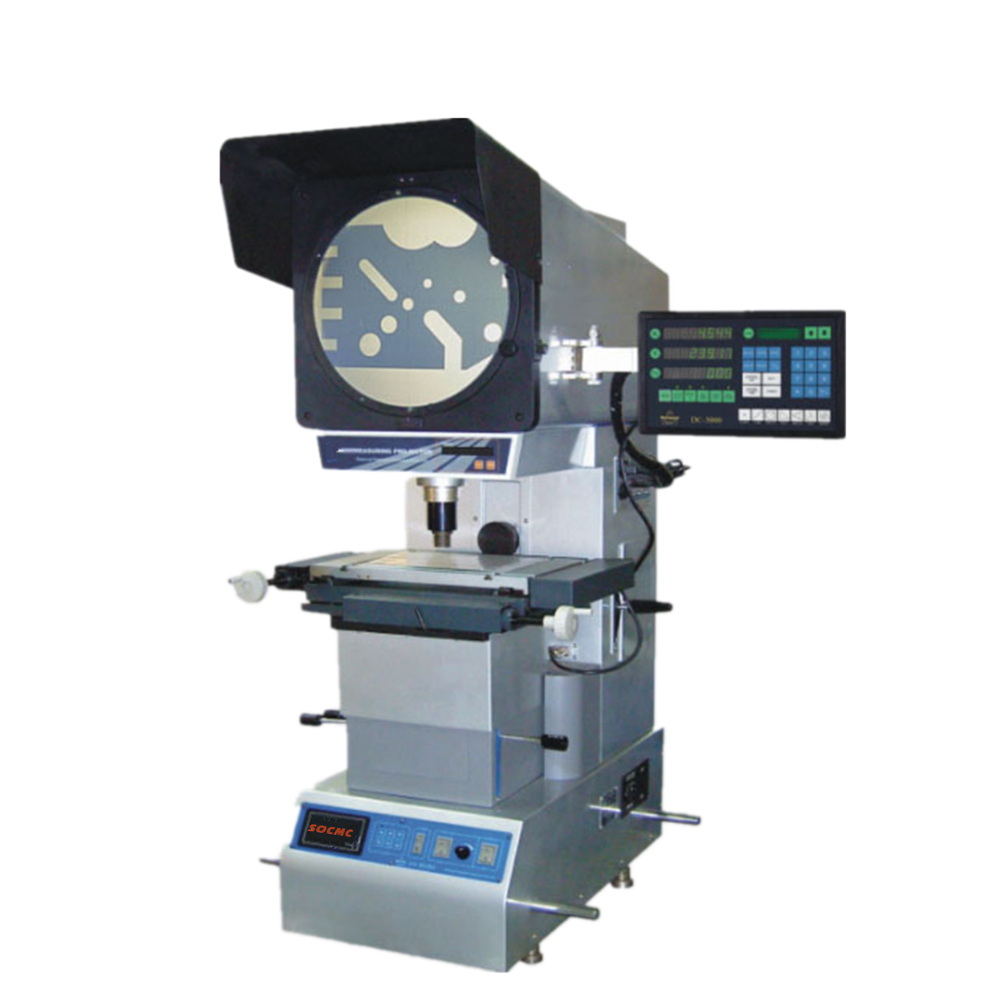

电动升降台投影仪

产品参数 Details在线订购

一、特点：
CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动，电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。另外CPJ-3000DZ系列投影仪投影物镜放大倍率齐全，可配5X物镜，物方视场为60mm客户可根据不同的测量对象选配不同的镜头。

二、技术参数：

型号 CPJ-3015DZ CPJ-3020DZ

X轴坐标行程 (mm) 150 200

Y轴坐标行程 (mm) 100 100

金属台面尺寸 (mm) 354×228 404×228

玻璃台面尺寸(mm) 210×160 260×160

分辨力(μm) 0.5

示值误差 (μm)
X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm)

Z轴运动速度 (mm/s) 5、1、 0.01 (3档可调)

Z轴坐标行程 (mm) 100

仪器重量 (kg) 150

外形尺寸 (mm) 670×570×1250

投影屏尺寸 (mm) Ф 312，使用范围>Ф300（刻有米字线）

旋转范围 0~360°

旋转分辨力 1' or 0.01°

物镜放大倍数 10× (选) 20× (选) 50× (选) 100× (选)

物方视场 (mm) Ф30 Ф15 Ф6 Ф3

工作距离 (mm) 77.7 44.3 38.4 25.3

测量最大高度(mm) 90 90 90 90

仪器电源: AC 100-240V 50/60Hz，总功率: 400W
