一．概述

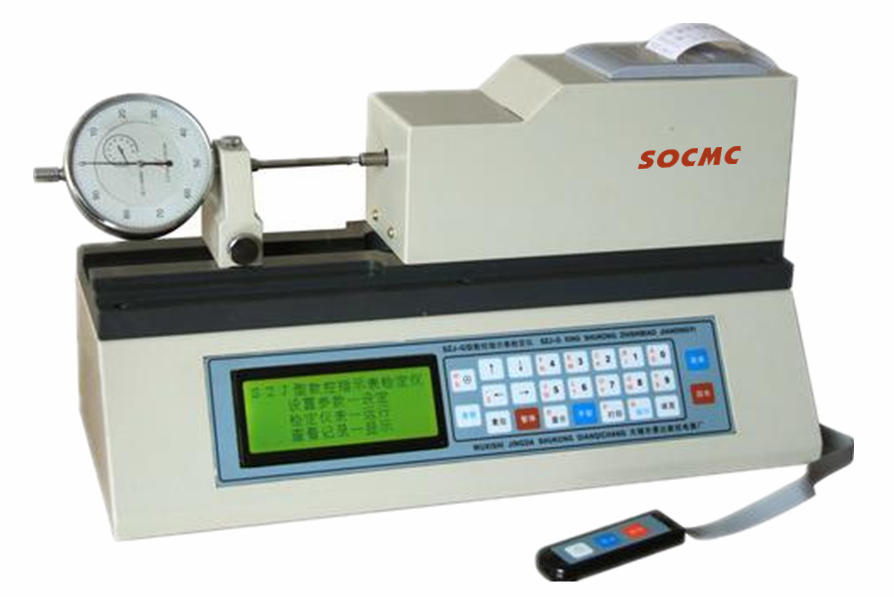

1、SZJ-10G型电动指示表检定仪，采用精密计量光栅尺作为长度标准器；步进电机作为驱动动力。是融合光、机、电、仪先进技术于一体，数控电动、手控半自动两用的高科技产品。

2、仪器配备键盘、大屏幕中文液晶显示器、微型打印机于一体，为用户提供了方便、灵活、优质的人机界面。大屏幕液晶显示器跟手机一样，用中文菜单方式显示操作功能、命令、被检仪表各项参数及各种检测数据和报表。键盘、液晶显示器面板水平倾角55°，操作、观看方便、舒适。微型打印机位于仪器右上部，各种检测数据和报表在液晶显示器上显示，也可用微型打印机直接打印输出。

3、拥有SZJ型数控指示表检定仪独有的数控驱动方式(大步接近、微步逼近检测点)和其它一切优良特性。工作时自动给进、自动读取误差、自动记录误差、自动按检定规程数据处理，由打印机输出检测记录和报表。完全摒弃检测时手转手轮或微分筒推进，人工对线、估读误差、手工记录读误、人工处理检测结果等繁杂的操作。

4、仪器加装有手轮，也可以采用手转手轮进退，仪器自动读取误差、自动记录误差、自动按检定规程数据处理，由打印机输出检测记录和报表。

5、仪器执行最新检定规程、校准规范。可对各种百分表、内径百分表、杠杆百分表；千分表、内径千分表、杠杆千分表、大量程百分表和各种数显表检定。使用该仪器可大幅度提高工作效率(8-10倍)，减轻劳动强度，特别适合检测工作量大的单位使用。

二．功能特性

 1、四种运行方式：

  (1) 连续运行方式，带动表针匀速前进或后退其间可以随时随地改变方向和暂停。

  (2) 定值步进方式，按照设定的步距间隔，使表针一步一步定值移动。

  (3) 定点检测方式，按照检定规程逐点检测检定点误差。检定过程中表针自动移动。在一个检定间隔中，先大步快速接近检定点，然后减速以小步逼近检定点，在检定点读取误差后，立即向下一检定点行进。到量程终点，自动掉头反向逐点检测。

　(4) 指定范位重检，对指定区间重新检测，重检区间起点之前范围，快速通过。区间重新检测结束快速返回。

2、检定过程表针自动移动、自动记录误差，自动数据处理，超差自动报警。

3、计量光栅尺分辨力高，精度高，数据稳定可靠，复位置零，重复性极好。

4、配备有大屏幕液晶显示器，薄膜键盘，纯中文操作界面，傻瓜式中文菜单操作引导。显示参数、指令、数据、记录。操作十分简单方便。

5、键盘、液晶显示器面板水平倾角55°，操作、观看方便、舒适。

6、内置大容量数据存储器，检定数据记录自动保存。内置电子日历时钟，检定日期自动生成。

7、配备微型打印机，可用实时或查询二种方式打印检测记录和检测报表。打印各受检点正、反行程误差，最大误差，最小误差，示值误差，回程误差，最大相邻误差，任意段示值误差，合格级别，被检表类型，编号，检定员，检定日期。

8、检定间隔等参数，按照检定规程内置，其它设置的参数掉电保存，永久记忆。

9、可加配专用软件可组成更加方便的电脑（PC机）控制系统，自带高速USB接口，可快速与电脑交换数据。由电脑(台式或笔记本)直接控制检测和完成数据处理。

10、专用小键盘实现检测、微步点动、暂停一手完成，灵活方便。

11、装有手轮，也可手动进退工作。

三．技术指标

1、测量范：0-13mm  　

2、显示分辨力：0.1μm

3、数控最小步距：0.1μm

4、重复性：≤0.1μm    　　　　

5、回程误差≤0.4μm

6、示值误差：

（1）任意1mm内≤0.8μm；

（2）任意2 mm内≤1.0μm；

（3）任意10mm内≤1.2μm；

 7、全程最大误差≤1.5μm；

8、工作环境：

（1）温度：（20±5）℃；

（2）相对湿度：≤80％；

（3）电源：AC220V 50Hz；

9、体    积：  320×165×225(mm)

10、重    量：8KG；
