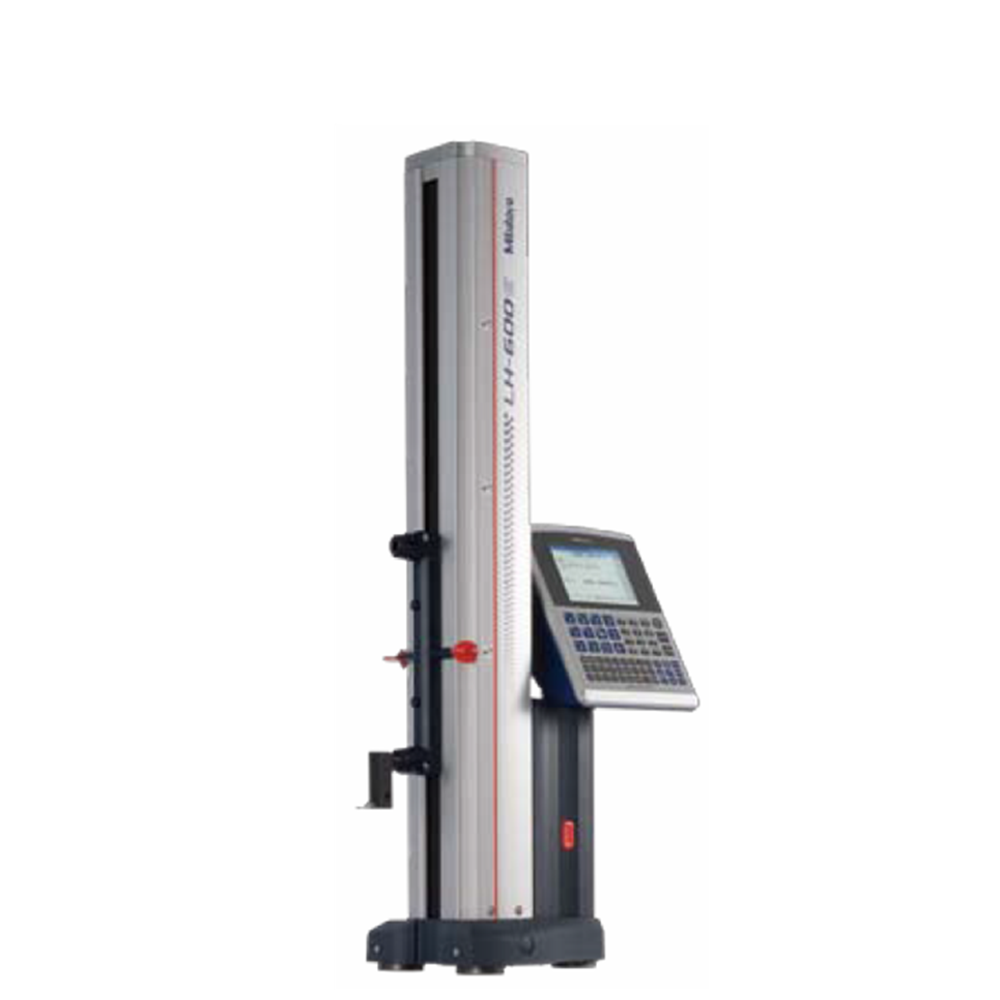

一、多功能线性高度测量仪令二维测量更简单、更精确力求精确,操作简便。世界级精度(1.1+0.6L/600)um重复精度0.5um配备大容量电池组电池运行时间更长人机工程机械设计及动力手柄操作。线性高度测量仪性能卓越,二维测量可靠,简便。
1、带0.1μm/0.4μm 分辨力/ 重复精度的指示精度可达(1.1+0.6L/600)μm。
2、高精度测高仪加入了广泛的测量功能。
3、为了达到一流的精度,使用高精度反射性线性编码器和高精度导轨。
4、测量可以通过图标命令来执行,同时,也支持一键操作,保证正面的垂直度为5μm ,直线度为4μm。
5、使用TFT 液晶显示屏,以达到完美的可视性和可操作性。
6、气体全浮/ 半浮系统可以进行空气浮动高度调整。
二、规格
1、测量范围: 0 -977mm
2、滑动行程:600mm
3、分辨力(可切换): 0.0001 / 0.001 / 0.01 /0.1mm
4、20ºC时精度*1: (1.1+0.6L/600)μm L为最大测量长度(mm)
5、重复精度(2σ)*1: 平面: 0.4μm,孔: 0.9μm
6、垂直度*2: 5μm (校正后)
7、直线度*2: 4μm (机械直线)
8、驱动方式: 手动/电动 (5 -40mm/s, 7级)
9、测力: 1N
10、平衡方式: 配重
11、浮动方式: 带有内置空气压缩机的全/半浮动
12、显示: 5.7英寸彩色TFT液晶显示
13、显示语言: 日语、英语、德语、法语、意大利语、西班牙语、荷兰语、葡萄牙语、瑞典语、捷克语、匈牙利语、14、斯诺文尼亚语、波兰语、繁体中文、简体中文、韩语。
15、可存储程序: 可达50个测量程序
16、可存储数据: 可达60,000个测量数
17、电源: AC 适配器/电池 (Ni-MH)
18、电池操作时间: 大约5小时(空气浮动和滑块占仪器工作量的25%的情况下)
*1使用标准ø5偏心测头
*2使用杠杆测头 (MLH-521)或 Mu-checker (M-511)
三、标准附件
12AAF634 5阶差测头
12AAA715 球径校正量块
*当使用锥形测头进行校正时,需要使用球径校正量块12AAA787 (为锥形测头) 12AAF674 配重 (2个)
选件
●用于高精度测高仪和QM-Height ●仅用于高精度测高仪 ●仅用于QM-Height
序号 |
备注 |
名称及货号 |
序号 |
备注 |
名称及货号 |
1 |
● |
12AAC072:深度测头 |
21 |
● |
¢5mm球形偏心测头No.05HAA394 |
2 |
● |
12AAC073:¢20mm锥形测头 |
22 |
● |
12AAF789: ¢6mm球形偏心测头 |
3 |
● |
12AAA792:指示表(¢8mm轴套)夹 |
23 |
● |
226116:杠杆表(¢6mm轴套)适配器 |
4 |
● |
12AAA793:测头延长夹(85mm) |
24 |
● |
工件样品No.12AAA879 |
5 |
● |
12AAB136: ¢10mm圆柱型测头 |
25 |
● |
226117:M2 CMM测头适配器 |
6 |
● |
932361:Mu-Checker杠杆测头夹,需要增加配重(共4块) |
26 |
● |
226118:M3 CMM测头适配器 |
7 |
● |
12AAF666: ¢1mm球形测头(同轴型) |
27
|
● |
可提供CMM球型和盘型硬质测头 ¢2 No,932377A,¢3 No,932378A,¢5 No,932379A, ¢6 No,932380A,¢10 No,532328 盘型测头:¢20 No,532345¢30 No,930803 |
8 |
● |
12AAF667: ¢2mm橄榄球形测头(同轴型) |
|||
9 |
● |
957261: ¢2mm球形测头(同轴型) |
|||
10 |
● |
957262: ¢3mm球形测头(同轴型) |
|||
11 |
● |
957263: ¢4mm球形测头(同轴型) |
28 |
● |
12AAF712:电池包 |
12 |
● |
12AAB552: ¢10mm球形测头,L=55mm(同轴型) |
29 |
|
多种扩展设备 |
13 |
● |
12AAF668: ¢10mm球形测头,L=82mm(同轴型) |
30 |
● |
打印机 No.12AAN048(附属安装配件及连线) |
14 |
● |
12AAF669: ¢10mm球形测头,L=120mm(同轴型 |
31 |
● |
票据打印机用记录纸(10 个/ 组) No.12AAN052 |
15 |
● |
12AAF670: ¢5mm盘形测头 |
32 |
● |
A4打印机电缆 No.12AAA804 (2m) |
16 |
● |
12AAF671: ¢10mm盘形测头 |
33 |
● |
RS-232C电缆 No.12AAA807 (2m) |
17 |
● |
957264: ¢14mm盘形测头 |
34 |
● |
SPC电缆 No.936937 (1m) |
18 |
● |
957265: ¢20mm盘形测头 |
35 |
● |
No.965014 (2m) |
19 |
● |
12AAF672: ¢1mm球形偏心测头 |
36 |
提示 |
1提供用于CMMS的测针 |
20 |
● |
12AAF788: ¢4mm球形偏心测头 |
37 |
|
|
