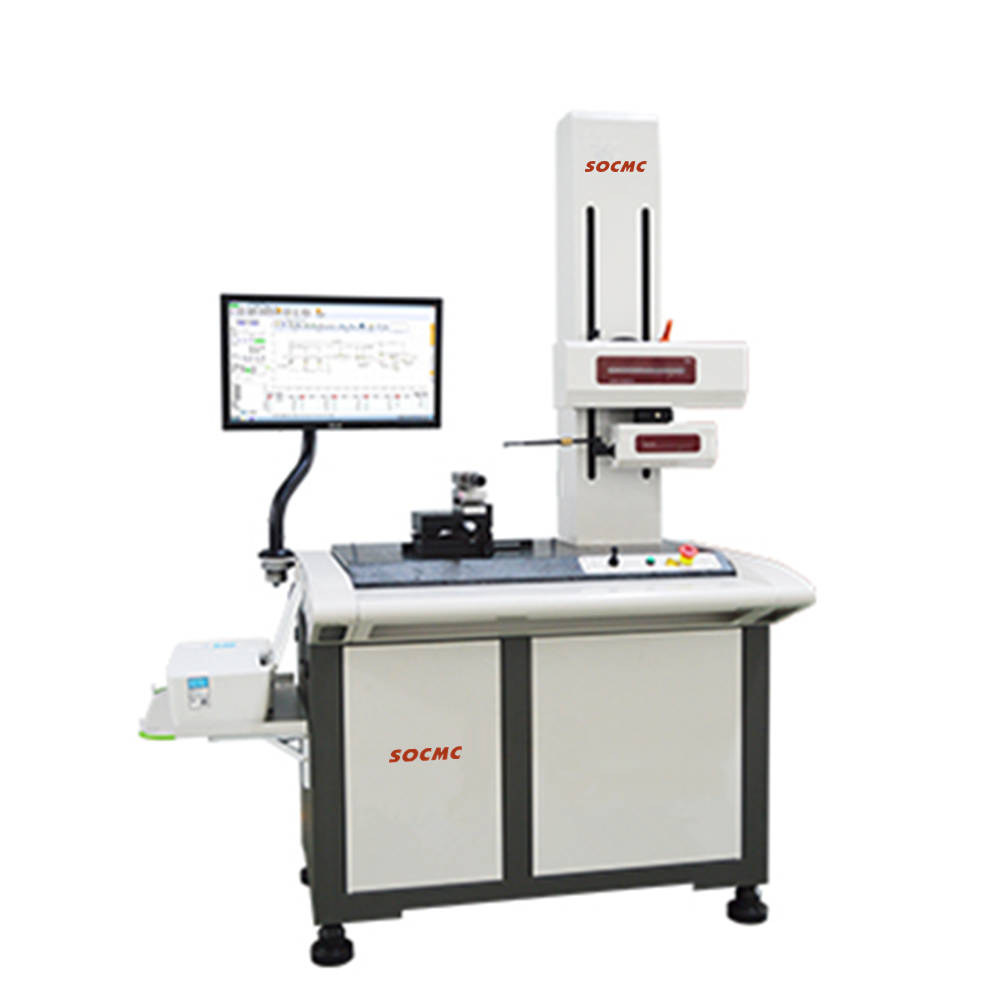

一、特点：
1、标准型，使用成本低。
2、数字式轮廓传感器
3、大量程轮廓测量
二、测量原理
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
三、测量功能
1、尺寸：包含水平距离、垂直距离、线性距离、半径、直径
2、夹角：包含水平角、垂直角、夹角
3、位置公差：包含平行度、垂直度
4、形状公差：包含直线度、凸度、圆弧
5、轮廓度辅助生成：包含辅助点、辅助线、辅助圆
6、轮廓对比功能
四、技术规格
|
序号 |
项目 |
规格 |
|
|
1 |
测量范围 |
X轴 |
0-100mm可选 |
|
Z轴 |
0-420mm可选 |
||
|
Z1轴 |
0~±10mm可选 |
||
|
2 |
轮廓传感器线性精度 |
≤±(0.8+|0.15H|)μm |
|
五、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、电源：AC 220V±5% 50Hz 单独地线
4、功率需求：500W
5、温度：现场温度：12～26℃
6、理想温度：20±2℃ 阶梯温度不超过1℃/h
7、相对湿度：＜85%（无凝露）
