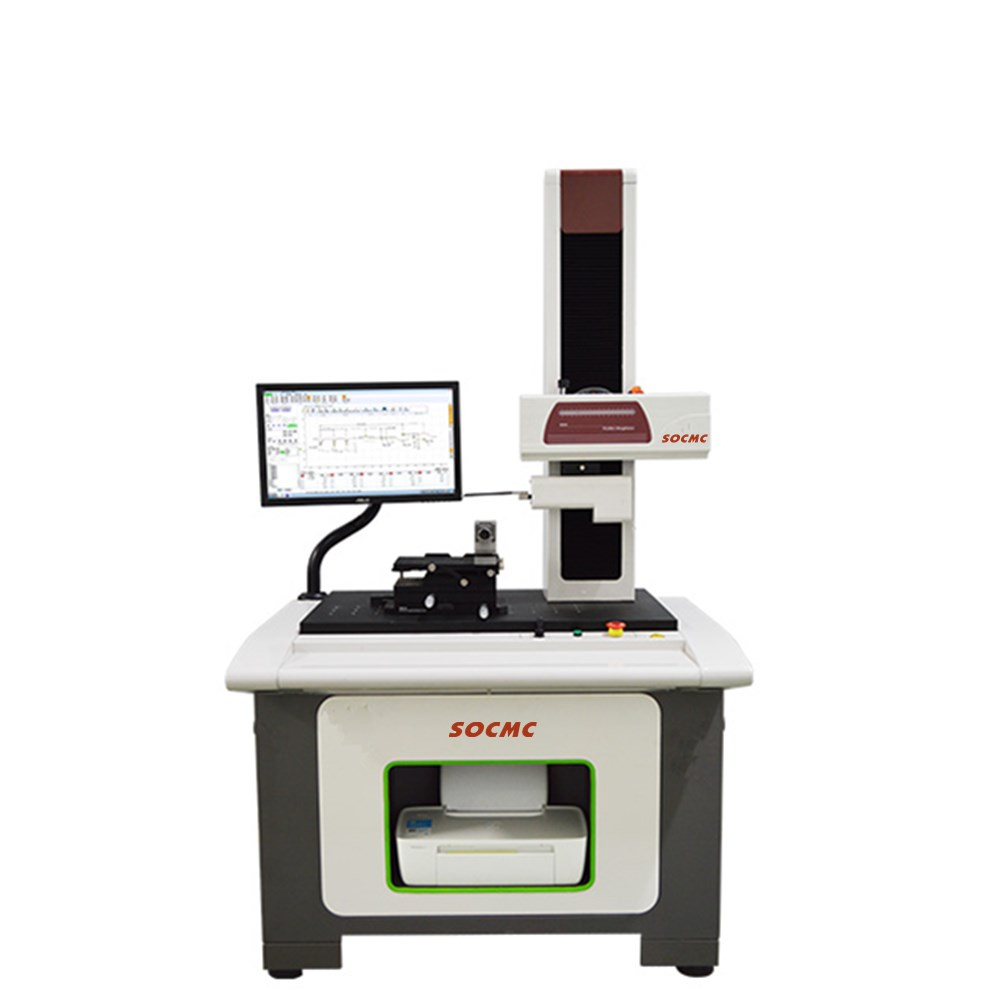

一、特点:
1、数字式传感器,线性精度比传统的数字式光栅传感器提高了5倍,微小轮廊的测量能力提高了10倍!
2、对零件表面的微小轮廊进行评估,典型的应用如深沟球轴承、桃型沟轴承、滚珠丝杆的沟道R值、沟形偏差、Pt值的测量。
3、大量程高精度轮廓测量,微观轮廓度测量
4、支持上下测量,支持螺纹测量模块
5、辅助功能辅助工具,在准备测量时,提供特征点、最高点、最低点、任意插入点等特征点,可设定为测量的起点、终点.中点,使测量准备时间大大缩短。
二、测量原理
本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
三、测量功能
1、尺寸:包含水平距离、垂直距离、线性距离、半径、直径、点与点的距离、线与线的距离、距离、平行度、垂直度、角度、槽深、槽宽、半径。
2、夹角:包含水平角、垂直角、夹角
3、位置公差:包含平行度、垂直度
4、形状公差:包含直线度、凸度、圆弧轮廓度
5、辅助生成:包含辅助点、辅助线、辅助圆、直线度分析、凸度分析、轮廓度分析。
四、技术规格
序号 |
项目 |
规格 |
|
1 |
测量范围 |
X轴 |
0-220mm可选 |
Z轴 |
0-620mm可选 |
||
Z1轴 |
0~±30mm可选 |
||
2 |
轮廓传感器线性精度 |
≤±(0.8+|0.15H|)μm |
五、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS: <50HZ 2.5μm/s / >50HZ 5.0μm/s
3、电源:AC 220V±5% 50Hz 单独地线
4、功率需求:500W
5、温度:现场温度:12~26℃
6、理想温度:20±2℃ 阶梯温度不超过1℃/h
7、相对湿度:<85%(无凝露)
