5.1.保温围护结构
5.2.试验箱提篮承重能力 5.3.空气调节通道 |
外壁:A3冷轧钢板,表面静电喷塑。 内壁:SUS304不锈钢板 内部结构加强件:SUS304不锈钢 绝热材料:环保型耐高温超细纤维 绝热材料:厚度大于100mm 提篮移动:上下移动 30KG/㎡(均匀负荷) 风机、蒸发器、过滤器、干烧防止器、温度传感器 |

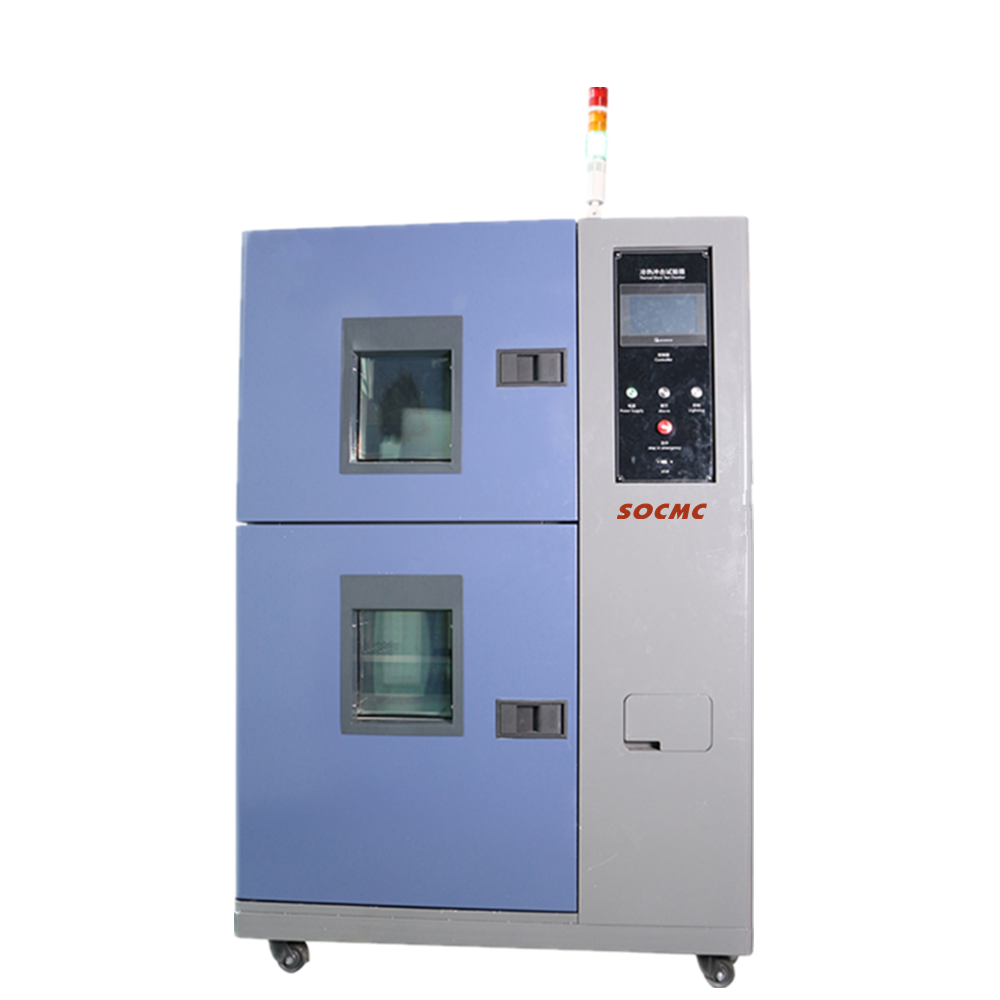

5.4.大门 |
铰链门单开(高温室,低温室各一个门) |
5.5.控制面板 |
温度控制显示屏、操作按钮、超温保护设定装置、照明灯开关 |
5.6.机械室 |
机械室中包含:制冷机组 |
5.7.配电控制柜
|
配电板 总电源漏电断路器 |
5.8.加热器
|
镍铬合金电热丝式加热器 加热器控制方式:PID控制方式,使用无触点周期脉冲调宽SSR(固态继电器) |
6.制冷系统 |
|
6.1.工作方式 6.2.制冷压缩机 6.3.蒸发器 6.4.冷凝器 6.5.节流装置 6.6.蒸发冷凝器 6.6.制冷机组控制方式
6.7.制冷剂(环保) 6.8.其他 |
风冷、机械压缩复叠式制冷 全封闭压缩机(法国泰康) 翅片式换热器 壳管式冷凝器 毛细管 钎焊板式换热器 控制系统的电子触摸屏根据试验条件自动选择并自动调节制冷机组的运行工况 R404A,R23(美国杜邦) 主要部件均采用国际优质品牌产品 |
7.电气控制系统 |
|
7.1.控制器型号 |
TH7110型彩色液晶触摸屏(台湾威硕) |
显示器 |
7英寸 彩色LCD显示器 |
运行方式 |
程序、定值方式 |
设定方式 |
中文菜单,触摸屏方式输入 |
设定范围 |
温度:根据设备的温度工作范围调整(上限+5℃,下限-5℃). |
|
|
显示分辨率 |
温度:0.1℃ |
|
时间: 1min |
|
|
输入 |
热电阻 |
通讯功能 |
USB接口1个,可与电脑连接; |
控制方式 |
抗积分饱和PID |
|
BTHC平衡调温调湿控制方式(温湿度试验设备) |
附属功能 |
故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。 |
记录功能 |
可存储100天的历史数据,可分析、打印、储存,并可用USB接口转移数据 |
8.2.温度测量
|
温度:PT100型铠装热电阻
|
9.3.温度控制 |
SSR(固态继电器) |
9.4.接触器 |
中国正泰 |
9.5.继电器 |
欣灵集团 |
9.6.断路器 |
中国正泰 |
9.7.开关,按钮 |
施耐德 |
|
|
10. 安全保护装置 |
|
10.1制冷系统 |
压缩机超压 压缩机电机过热 压缩机电机过流 |
10.2试验箱 |
可调式的超温保护 风机电机过热 风机过载保护 |
10.3.水回路 |
缺水保护 |
10.4.其他 |
缺相保护 漏电保护 |
11.其他配置 |
|
11.1引线孔 |
引线孔定制 直径φ100(mm)(选配) |
11.2观察窗 |
电热防结露中空玻璃观测窗(W350×H450mm)2个 |
12.使用条件 由用户保证下列各项条件 |
|
12.1场地 |
地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘 附近没有强电磁辐射源 设备附近备有排水地漏 场地地面有相应的承重能力 设备周围留有使用及维护空间,如下所示: A:不小于 10cm B:不小于 60cm C:不小于 60cm D:不小于 120cm |
12.2环境条件
|
温度:10℃~35℃ 相对湿度:≤ 90% RH 气压:86~106kpa. |
