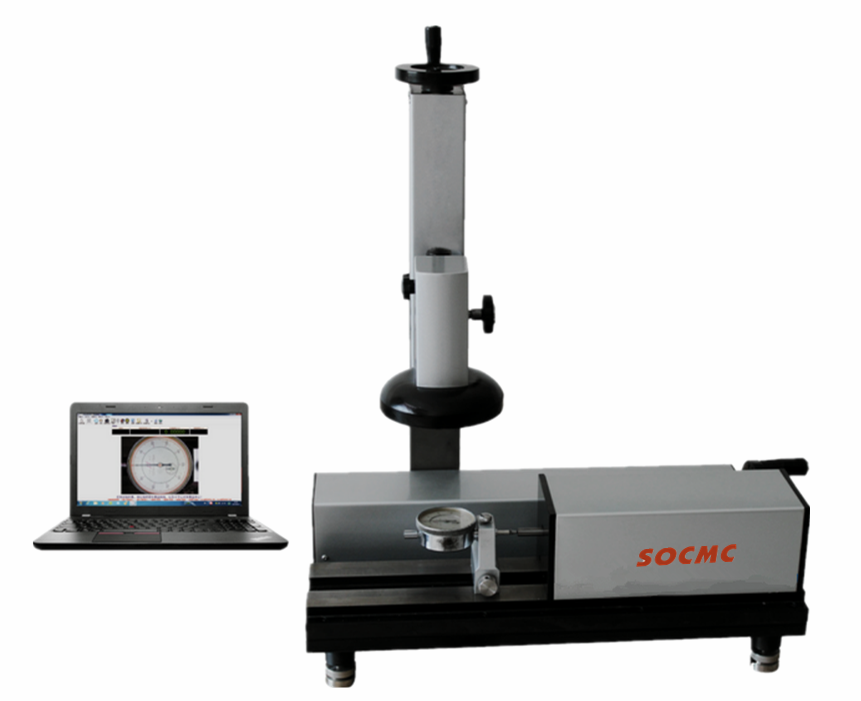

全自动指示表检定仪FT-50G

产品参数 Details在线订购

一、适用范围

1、FT-50G型高精度全自动指示表检定仪是检定百分表、千分表的专用仪器。

2、基本功能:仪器按照《JJG 34-2008 指示表(指针式、数显式)》、《GB/T 18761-2007 电子数显指示表》、《JJG 35-2006 杠杆表》、《JJF 1102-2003 内径表校准规范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 机械式比较仪》和《JJG 118-2010扭簧式比较仪》等国家标准、计量检定规程和校准规范,检定、校准百分表、千分表、内径百分表、内径千分表、杠杆百分表、杠杆千分表、大量程百分表及各种数显表。

3、精度符合国家检定规程:JJG201-2008《指示类量具检定仪》的要求。

4、扩展功能:检定英制表、扭簧比较仪、机械式比较仪。

二、基本结构

1、原理框图

2、仪器是集光、机、电、仪、软件于一体的高科技测控系统。

3、主要由进口精密计量光栅尺、电机驱动控制机构、机械传动机构、高速工业照相机、电脑及专用软件组成。

4、精密计量光栅尺为标准器,给系统提供高精度位移值。机械传动机构驱动仪器测头进、退移动。主机微电脑测控系统接收光栅信号,并将其放大、细分,转化成数字量;控制机械传动机构运动;跟电脑通讯,接受指令、上传数据。

5、高速工业照相机由电脑控制,拍摄指示表图像,并将图像信息上传电脑。电脑在专用软件控制下是系统的控制中心。

6、仪器结构充分考虑实用、方便。

7、操作空间大,照相机采用长焦距自动变焦镜头,镜头跟被检指示表间距离可达200mm,操作空间宽畅,更换指示表时绝不会碰及镜头,就不需移动照相机。检测相同规格的指示表时大大减少了调节操作时间。

8、导轨传动系统采用密布交叉滚子导轨,使系统能承受很高的径向力,耐振动冲击,确保光栅尺系统结构稳定可靠,。

测量头左边工作导轨长达240 mm,为同类产品中最长,完全满足大规格内径表检测。

9、对环境适应能力强,软件技术对图像信息进行特别处理,滤除杂散信息、增强表盘及指针信息强度,使图像识别能力得到很大提高。在光线暗淡环境下的识别能力高于人的目力。

10、大口径LED漫反射无影可调专用光源,光环直径100 mm。漫反射无影功能保证了各种直径的球面指示表电脑图像上,不出现光源图像。设有专用开关,亮度可以连续调节。

11、照相机立竿水平移动道轨上方全封闭,极大减少灰尘在移动道轨上的积聚。道轨移动手轮设置在右边,操作方便合理。

12、仪器基座采用合金铝板,工作导轨底座采用铸铁。既使整机重量大为减轻,又确保工作导轨的稳定性能。

13、★电器控制箱隐蔽的设置在合金铝板下面,跟光栅尺在空间上完全隔离,完全避免了电子元件温度升高对光栅尺的影响。

三、工作概况

1、仪器进行检测工作时,照相机镜头面对指示表表面,指示表表面图像显示在电脑显示器上,调整指示表自动对零。

2、鼠标点击检测图标,检测工作开始。

3、光栅位移值自动置零,精密电机驱动机构推动指示表前进。

4、标准位移由光栅尺指示,照相机不断拍摄指示表图像,并将图像上传电脑。

5、电脑快速对光栅尺示值、指示表图像信号分析处理,计算出指示表检定点的误差。

6、正行程逐点检测到终点后,指示表再前进10个分度,然后转向反行程逐点检测,直到零点,整个检测工作完成。

7、指示表所有检定点的误差存储在电脑。

8、电脑根据检定规程对所有检定点的误差分析处理,计算出检定规程要求的各项误差,生成检定报表。

9、检定记录、报表显示在电脑显示器上,也可以存储、查询、打印。

四、软件功能

1、随机配置二套应用软件:《FT-50型指示表全自动检定软件V1.0》、《SZJ-G型数控指示表检定软件V1.0》,二套应用软件独立运行,又可随时切换。二套软件均取得国家版权局计算机软件著作权证书,证书号分别为:0325831FT-50)、0325833SZJ-G)。

2、FT-50型指示表全自动检定软件V1.0控制仪器执行全自动检定功能、数据管理功能。

3、SZJ-G型数控指示表检定软件V1.0控制执行数控检定功能、数据管理功能、本机检定驱动功能。

4、按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和(0-50mm内各种规格的大量程百分表。

5、全自动检定各种规格的指针式指示表、数显式指示表和英制表。

6、全自动检定扭簧比较仪、机械式比较仪。

7、★自动对零功能:仪器自动寻找到被检指示表表盘零位刻线,推动指示表指针对准零位,不需人工转动表盘对零。

8、★自动调焦功能:自动调节照相机焦距,得到最清晰的被检指示表表盘及指针图像,不需人工调节照相机焦距。

9、全自动检表过程中,检定仪推动指示表测杆自动进退;机器视觉系统自动跟 踪识别指示表各个示值读数;自动跟光栅测量的标准位移相比较,得出指示 表的各检定点示值误差。

10、在检定过程中,具有超差提示功能;

11、被检指示表图象、光栅尺标准值、当前被检点位置及误差实时显示于电脑屏幕,界面布局匀称,视觉效果清晰、舒适。

12、指示表各种类型、量程、测量间隔,按照检定规程设置,自动对应在下拉菜单,使用十分方便。

13、特殊量程、测量间隔,开有手工输入窗口。

14、按照相应的指示表检定规程自动处理检定数据。可显示、打印、存储各项记录,包括检定点误差数据的表格和曲线,规程中要求测量的各种误差,以及根据规程判定的检定结果。

15、按指示表类型、编号、检定员、检定日期等条件查询和管理检定记录。 在检定错误时能删除错误的检定报告。

16、可以修改保存的记录和数据;

17、具有双重备份和还原数据库功能。

18、检定记录可输出到Excel文档,可自动生成Word格式的检定证书。

19、批量打印、导出检定记录;可批量打印、导出检定证书。

20、★可以跟无锡市计量测试所的《智慧计量实验室信息管理系统》无缝联接,将检测原始数据上传进该系统。

21、★兼有数控指示表检定仪的全部功能,可选择数控方式检定各种表盘或刻度线有明显污损的指示表。数控方式检定内径表比全自动方式更加方便快捷

22、★ 内置独特的本机计量检定功能。对本仪器计量检定时,可控制测杆自动定值前进与后退、自动精确定位,无须人工费力反复地旋转手轮控制进退和定位。操作极为方便、快捷。校正功能对用户开放,用户可以自己校准设备

23、可根据客户特殊要求,定制检定记录和检定证书格式。

24、可根据客户特殊要求,定制专用夹具。

25、可根据客户特殊要求,定制校准标准。

五、二种检测报表

1、报表有指示表详细报表、指示表误差综合报表二种。详细报表又分带曲线图表和无曲线图表的报表二种。

2、指示表详细报表(A4幅面)

1)该报表包含检定规程所要求检定的全部项目、被检表编号、属性、量程、检定结论、检定员、检定日期、检定单位和送检单位。

2)受检点误差自动录入,其它项目有下拉选择框点勾录入。

3、指示表综合误差报表(A4幅面,一页5只指示表报表)

1)该报表包含被检表编号、属性、量程、检定步距、误差最大值及位置、误差最小值及位置、示值误差、回程误差及位置、相邻误差、任意段示值误差、检定结论、检定员和检定日期。

4、数据库管理功能

1)系统建有专用数据库,检测数据、报表存储入数据库,可随时查询、导出、打印。还有数据库备份及恢复功能。

2)数据库可以按日期、被检表类型、被检表编号、检定员等条件查询。

六、特点

1、检测速度最快

1)检测速度是这种仪器追求的重要目标之一.

2)全自动就是要快。

310mm百分表后续检定68秒;首次检定105秒即可完成。

2、速度快的原因:

1)主机内的微型计算机:采用先进的32位微处理器(CPU),手机中也广泛采用32位微处理器。32位微处理器的工作频率72 MHz,一次数据交换4字节(32)。其他同类产品采用的是8位微处理器,8位机的工作频率不超过12MHz,一次数据交换1字节(8)。运算控制速度差异就很大。

2)主机跟电脑的数据通讯方式:采用的直接USB2.0全速接口方式,传输速率12MB。其他同类产品有仍采用RS232方式,或者采用RS232转换成USB方式,传输速率不超过125KB RS232的速率终究是瓶颈,速度是快不起来的。现在新品主流的电脑已没有RS232接口了。

七、检测方式

1、仪器有两种检测方式:全自动方式 和 数控(半自动)方式。

2、全自动方式:仪器测量头推动仪表测头,使仪表指针移动,照相机拍摄指针的位置,软件计算出对应的误差。

3、数控方式:仪器拥有SZJ型数控指示表检定仪(1989年至今独家生产)独有的数控驱动方式和其它一切优良特性。

4、数控方式有如下功用:

1)检定表盘或刻度线有明显污损的指示表;

2)检定检测点很少、但装夹较麻烦的内径表。数控方式用来检测内径表比全自动方式方便、快捷。因为内径表检测点很少(6-16个点),采用全自动方式检测,还要增加照相机对焦距、调节图象清晰的工作,由此而增加的时间,比数控方式检测所用时间多很多。

3)用于检查指针卡针、跳动情况;

4)对本仪器计量检定时使用。

5)数控定值移动的距离和方向可以任意设定,最小值0.1mm,最大值52mm

6)对本仪器计量检定时,用数控定值移动方式很方便的使测量头移动预定的距离,操作时由电脑控制,人员跟仪器不直接触,稳定性可靠性很高。其他厂家只能用手工旋转手轮移动距离。手工定位准确性是难以达到0.1um精度的。

7)只有我们的仪器上是可以不设手轮的。其他厂家都只能设置手轮。

八、系统配置

序号

名称

数量

单位

备注

1

FT-50G型光栅式指示表检定仪主机(兼有全自动、数控检定功能)

1

2

φ8百分表千分表快速夹具

1

3

表径为¢4-¢28mm的内径表夹具

1

4

4、¢6、¢8mm的杠杆表夹具

1

5

CCD高速智能自动变焦照相机

1

6

照相机支架及三维调节装置

1

7

LED漫反射无影可调专用光源

1

8

品牌电脑

1

9

打印机

1

10

专用小键盘

1

11

相机用USB2.0高速数据线

1

12

检定仪用USB2.0高速数据线

1

13

电源线

1

14

2A保险丝管

2

15

FT-50型全自动检定仪专用软件包光盘(兼有全自动、数控检定功能)

1

16

说明书

1

17

合格证

1

18

耐震包装箱

1

九、技术参数

1、工作摸式:光栅全自动;

2、测量范围:0-52mm

3、显示分辨力: 0.01μm/ 0.1μm可转换 ;

4、重复性:0.1μm

5、读表精度:千分表1/32分格,百分表1/64分格;

6、示值误差:任意1mm内≤0.6μm、任意2mm内≤0.6μm、任意10mm内≤0.8μ、任意30mm内≤0.9μm、全程最大误差≤1.0μm

7、回程误差:≤0.4μm

8、检定速度:0.35/点(可调);

9、接口方式:直接USB2.0全速接口;

10、电源电压:交流220V±10%50Hz

11、外形尺寸:480mm×220mm×450mm
