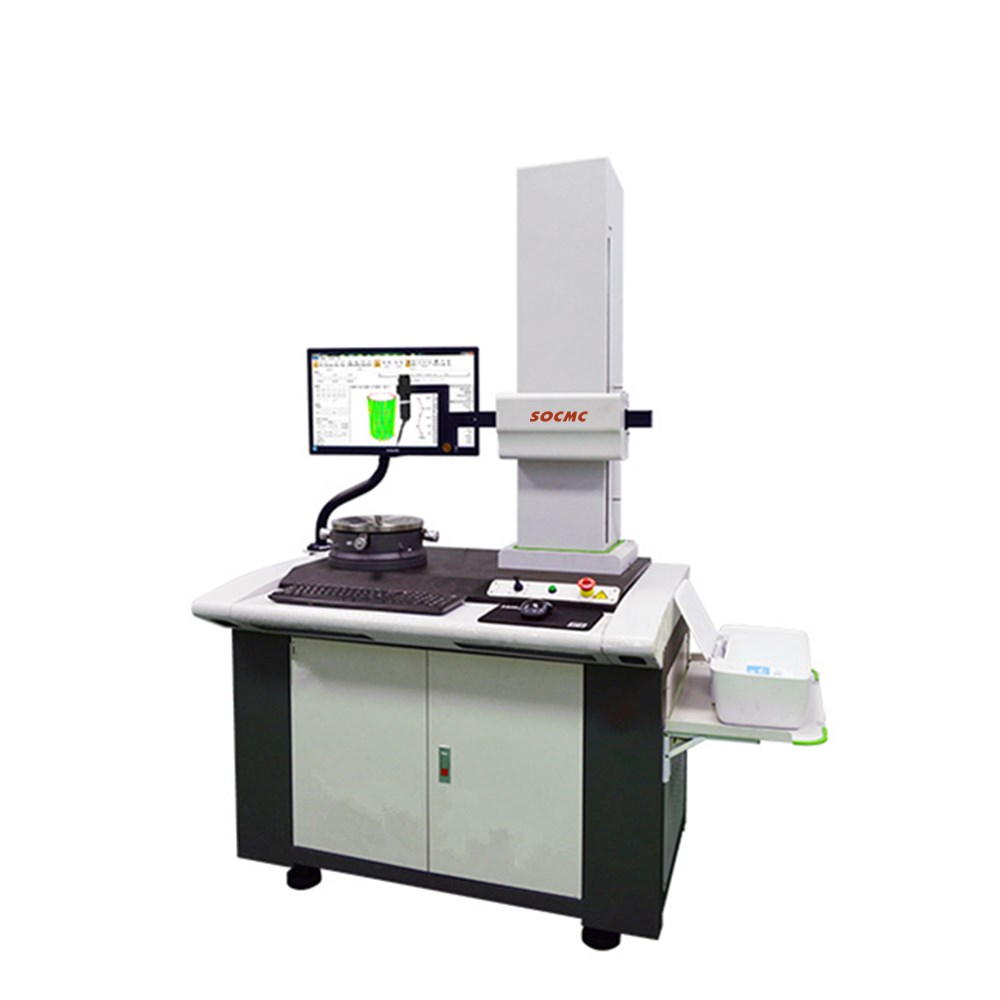

一、特点:
1、采用双轴光栅计数,多要素评价方法,模块化评价模式,更高效、更自动化、更精准的测量。
2、软件可辅助调心调平,方便快捷。
3、软件具有换向器评价功能,可评价单片跳动、邻片跳动及片间断差,对测量结果可自动或者手动剔除。
4、采用气浮主轴,精度保持更持久,稳定性好
5、多截面评价圆柱度,更精准
二、测量原理
圆柱度仪是以精密回转中心线为回转测量基准,精密直线运动导轨为直线测量基准,通过位于直线运动导轨上的位移传感器,测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心线的半径变化量,来定量评价圆柱体表面圆柱度的测量仪器。可用于测量圆柱体工件表面轮廓仪的形状误差(圆度、圆柱度、平面度和直线度),位置误差(同心度、同轴度、跳动和垂直度)等。
三、测量功能
1、评价项目:
(1)圆柱度模块:圆柱度、径向全跳、同轴度、锥度、半径
(2)圆度模块:圆度、同心度、径向单跳、壁厚差
(3)直线度模块:直线度、平行度、垂直度
(4)单截面平面度模块:单截面平面度、轴向单跳、垂直度、平行度
(5)多截面平面度模块:多截面平面度、平行度、轴向全跳动、垂直度
(6)换向器模块:单片跳动、临片跳动、片间断差
2、分析能力:
(1)圆柱度功能:2-15个截面,3种评价方式
(2)圆柱度评估的参考基准:LSCY MZCY
MICY MCCY OSCY
(3)圆度评估参考圆:LSC MZC
MIC MCC
(4)测量波段:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,
15-500upr,2-15upr,1-1500upr,自定义
(5)缺口测量:有
五、技术参数
1、回转精度:(0.025+6H/10000)μm/(0.06+4H/10000)μm
2、轴承类型:气浮/摩擦
3、最大测量外径:
4、立柱高度:
5、承重:
六、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、振源:地面震动最大RMS:<50HZ 2.5μm/s
/>50HZ 5.0μm/s
3、电源:AC 220V±10% 50Hz
单独地线
4、功率需求:500W
5、温度:现场温度:12~
6、相对湿度:<85%(无凝露)
7、气浮轴系气源要求:
(1)空压机气源压力:0.5-0.8Mpa
(2)空压机气源流量:>
(3)入口空气压力露点<
(4)油雾浓度<0.5mg/m³
(5)固态物<3um
(6)固态颗粒含量:<5mg/m³
