一、特点

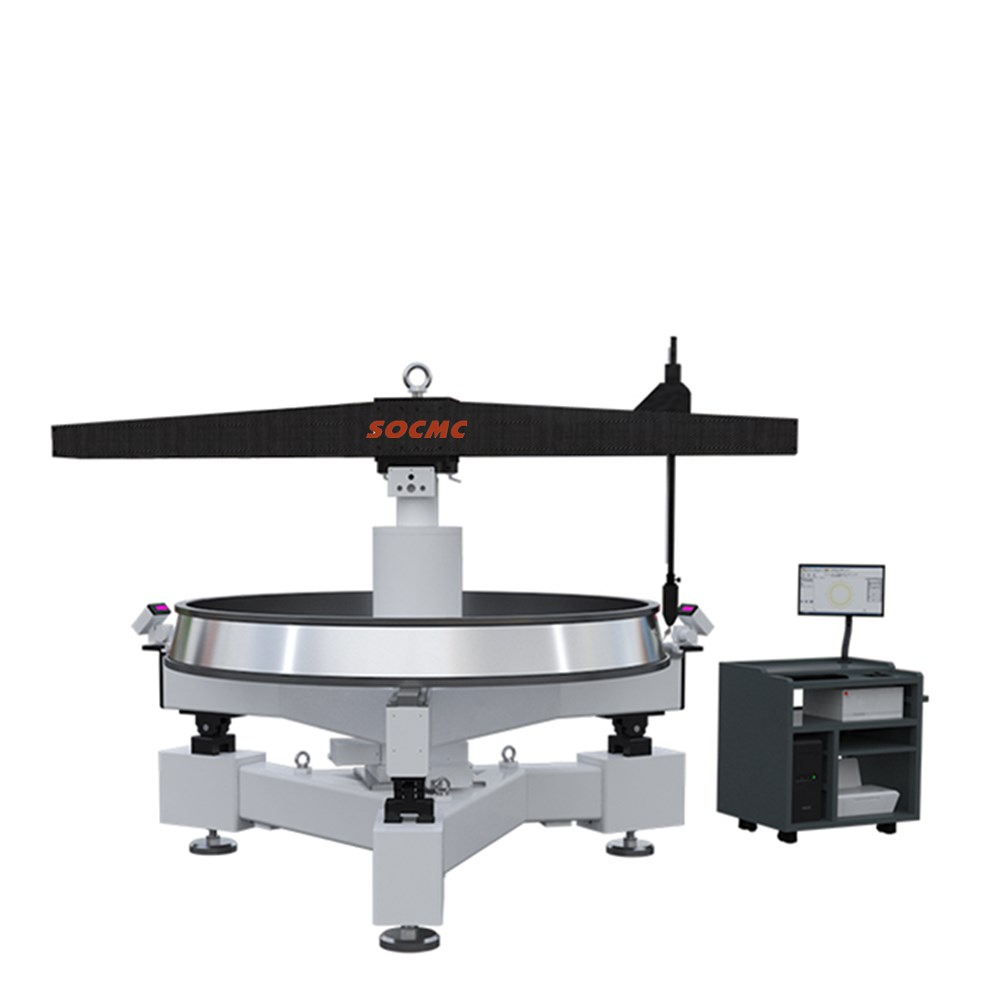

1、该仪器采用传感器回转式,该类型圆度仪精密轴系不受被测件重量影响,测量精度高,适合测量特大型工件。
2、该仪器横梁:轻量化设计,采用碳纤维材料,长期使用不变形。
3、自动平衡机构,保证运转平稳。
4、产品支撑点带缓冲机构,防止轴承在上机时发生碰撞。
二、测量功能:圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度
三、技术参数
垂直移动 |
560mm |
测量直径 |
2000-3500mm |
传感器 |
±620μm |
主轴径向精度 |
±(0.7+6H/10000)um |
承重 |
500kg |
调整方式 |
自动调心调平 |
四、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、振源:地面震动最大RMS:<50HZ 2.5μm/s />50HZ 5.0μm/s
3、电源:AC 220V±10% 50Hz 单独地线
4、功率需求:500W
5、温度:现场温度:12~26℃ 理想温度20±2℃ 阶梯温度不超过1℃/h
6、相对湿度:<85%(无凝露)
7、气浮轴系气源要求:
(1)空压机气源压力:0.5-0.8Mpa
(2)空压机气源流量:>0.2m³/min
(3)入口空气压力露点<10℃
(4)油雾浓度<0.5mg/m³
(5)固态物<3um
(6)固态颗粒含量:<5mg/m³
