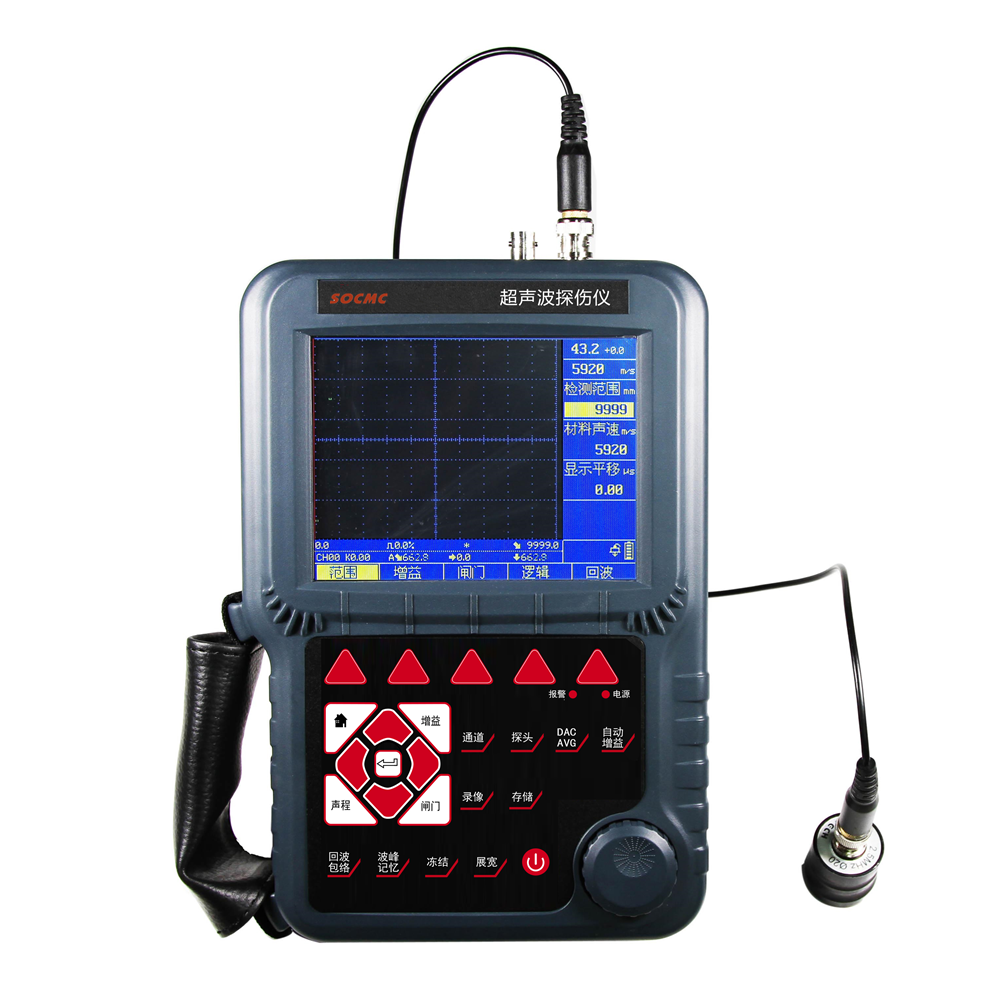

一、简介
1、全数字式超声波探伤仪,能够快捷、无损伤、精确地检测工件内部多种缺陷(裂纹、夹杂、气孔等)。
2、该产品设计独特、操作简便、坚固耐用,采用全中文真彩液晶显示,可根据环境选择不同颜色方案,在室外强光下,液晶亮度可调节。
3、主从式菜单设计,设有数码飞梭旋轮,操作便捷,技术领先。
4、被广泛应用于航空航天、铁路交通、建筑钢结构、锅炉压力容器等领域,是铁路、造船、冶金、化工等行业缺陷检测、质量控制、在役安全监测与寿命评估必备的专业精密仪器。
5、是石油、化工、冶金、造船、航空、铁路等领域缺陷检测、质量控制、在役安全监测与寿命评估必备的专业精密仪器。
二、特点
1、探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷。
2、焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置。
3、自动校准:探头零点和探头角度(K值)自动校准功能;声速自动测量功能。
4、波峰记忆:实时检索缺陷最高波,记录缺陷最大值。
5、Φ值计算:直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸。
6、缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置。
7、缺陷定量:缺陷当量dB值实时显示。
8、缺陷定性:通过回波包络波形,方便人工经验判断。
9、DAC/AVG:曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
10、增益:总增益量110dB,设0、0.1dB、2dB、6dB步进值,独特的全自动增益调节及扫查增益功能,使探伤既快捷又准确。
11、闸门报警: 门位、门宽、门高任意可调;B闸门可选择设置进波报警或失波报警;闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
12、实时时钟:实时探伤日期、时间的跟踪记录,并记录存储。
13、电池模块:高容量锂电池模块,在线充电和脱机充电两种充电方式,方便探伤人员使用。
1、检测范围: (0~9999)mm
2、工作频率: (0.2~20)MHz
3、声速范围: (1000~15000)m/s
4、动态范围: ≥36dB
5、垂直线性误差:≤2.5%
6、水平线性误差:≤0.1%
7、分 辨 力: >40dB(5P14)
8、灵敏度余量:>65dB(深200mmФ2平底孔)
9、数字抑制: (0~80)%,不影响线性与增益
10、电噪声电平:≤8%
11、探头类型: 直探头、斜探头、双晶探头、穿透探头
12、闸 门: 进波门、失波门;单闸门读数、双闸门读数
13、脉冲幅度:低(300V)、中(500V)、高(700V)分级选择
14、脉冲宽度: 在(0.1~0.5)µs范围内连续调节,以匹配不同频率的探头
15、探头阻尼: 100Ω、200Ω、400Ω可选
16、硬件实时采样:高分辨率10位AD转换器,采样速度160MHz,波形高度保真
17、检波方式: 正半波、负半波、全波、射频检波
18、滤波频带:(0.2~20)MHz,根据探头频率全自动匹配,无需手动设置
19、数据存储: 100组探伤参数通道,1000幅探伤回波信号及参数
20、通讯接口: USB2.0高速通讯传输接口
21、电 源: 直流(DC)9V;锂电池连续工作10小时以上
22、外型尺寸: 263×170×61(mm)
23、整机重量: 5.2Kg
24、环境温湿度:(-10~50)℃ (20~95)%RH
四、配置
配置 |
名称 |
数量 |
单位 |
备注 |
标准 配置 |
仪器主机 |
1 |
台 |
|
直探头 |
1 |
个 |
|
|
斜探头 |
1 |
个 |
|
|
支撑柱 |
2 |
个 |
|
|
探头连接线缆 |
1 |
条 |
|
|
电池模块 |
1 |
个 |
内置 |
|
电源适配器 |
1 |
个 |
|
|
电源线 |
1 |
条 |
|
|
仪器箱 |
1 |
个 |
|
|
USB通讯线缆 |
1 |
条 |
|
|
数据处理软件 |
1 |
张 |
光盘 |
|
随机资料 |
1 |
套 |
|
|
可选 配置 |
主机皮套 |
|
|
|
异型探头 |
|
|
|
|
相关试块 |
|
|
|
