一、介绍：

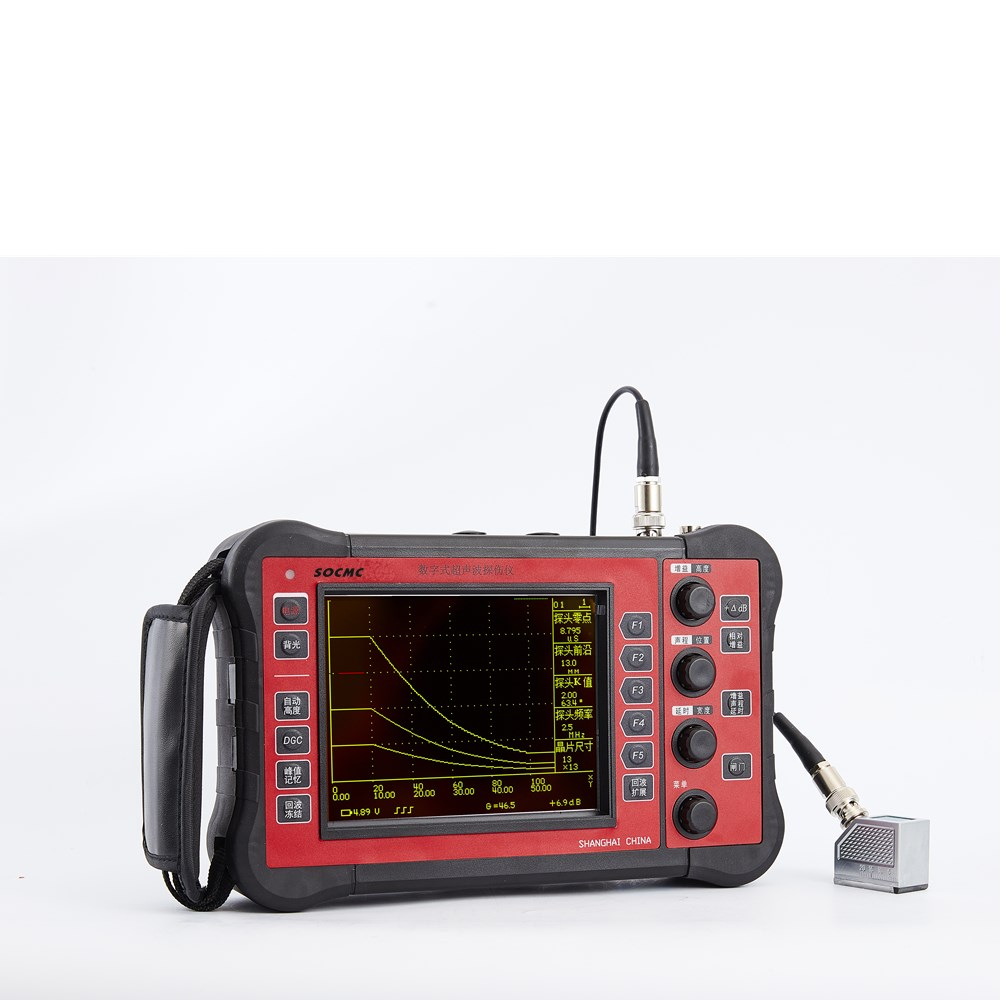

   本机是一款性价比的数字式超声波探伤仪，它能快速低成本地探测工件内部裂缝，夹杂， 气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进 行质量控制的有力工具。

二、技术参数：

1、材料声速：1000 ~ 9999M/S

2、最大声程 ：6100mm，满刻度声程最小4mm （钢，纵波，反射式）

3、频率范围 ：0.4 ~ 10MHz /  0.7~1.4  1.8~3.5  4~6 MHz（带通）

4、增益范围 ：0 ~ 110dB （步长0.1dB，1dB）

5、延时范围 ：0 ~ 6000mm

6、K值范围 ：0.20 ~ 5.00

7、抑制范围 ：0 ~ 50%

8、增量：0 ~ 20dB

9、补偿：-20 ~ 20dB

10、测长线：-20 ~ 20dB

11、定量线：-20 ~ 20dB

12、判废线：-20 ~ 20dB

13、垂直线性： <3%< span="">

14、水平线性： <0.3%< span="">

15、发射电源电压 ：DC 200V

16、发射脉冲宽度 ：负脉冲方波 0.05~0.6μS  可调（步长0.01μS）

17、发射脉冲内阻 ：不大于10Ω

18、发射重复频率 ：25~ 400Hz声程<150 μS时400/200HzFAST/SLOW

                  150 μS <声程<300 μS时200/100HzFAST/SLOW

                  300 μS <声程<600 μS时100/50HZFAST/SLOW

                  声程>600 μS时50/25HzFAST/SLOW

19、探头阻尼电阻 ：约120Ω 固定

20、放大器输入 ：增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带）带宽噪声约16nV√Hz峰值

21、数字采样 ：8bit 实时50MHz，等效200MHz（硬件实现）

22、显示方式 ：检波＋，检波－，全波

23、显示器件 ：东芝TFT工业彩色液晶显示屏（320x240，5.7英寸），LED背光灯

24、液晶屏刷新频率 ：50Hz

25、闸门：进波门、失波门，可调

26、动态范围 ： >32dB

27、灵敏度余量 ：>58dB  （与探头有关）

28、分辩率：>26dB  （与探头有关）

29、测厚分辨率 ：0.02mm （厚度小于650mm时）

30、电源：4节5号Ni-MH可充电池2500mAh   外接电源DC9~15V 0.5~0.3A

31、电池消耗功率：约2W    （350mm声程、背光强、发射重复频率FAST）约1.5W  （350mm声程、背光弱、发射重复频率SLOW）

32、电池连续工作时间：约5小时 （350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW）

三、环境

1、储存环境温度： －20℃ ~ ＋70℃

2、工作环境温度 ：－10℃ ~ ＋50℃

3、外形尺寸 ：230 x 146 x 37 mm（不包含旋钮突出部分）

4、质量： 约900克 （含4节AA镍氢电池）

四、标准配置：

1、主机             1台

2、电源适配器    1套

3、直探头         1只

4、斜探头         1只

5、连接线         2条

6、皮套            1个

7、包装箱        1只

8、随机资料      1份
