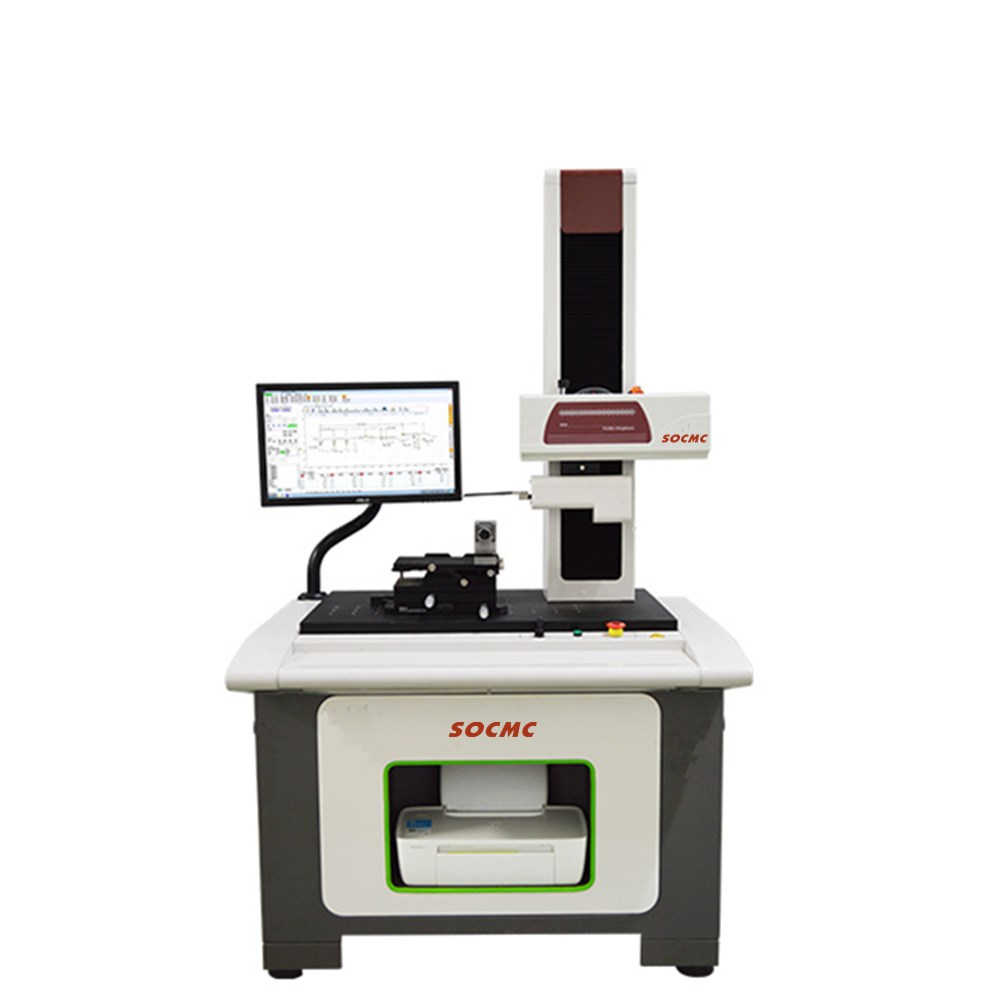

一、特点:
1、采用高刚性高精度免维护直线运动导轨,精密控制系统。
2、一体机具有传统的粗糙度轮廓仪无法比拟的优势
3、一次测量实现粗糙度、波纹度、轮廓分析
4、实现全范围内的粗糙度、波纹度测量
二、测量原理
本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
三、测量功能
1、轮廓测量功能:
(1)尺寸:包含水平距离、垂直距离、线性距离、半径、直径
(2)夹角:包含水平角、垂直角、夹角
(3)位置公差:包含平行度、垂直度
(4)形状公差:包含直线度、凸度、圆弧
(5)轮廓度辅助生成:包含辅助点、辅助线、辅助圆
2、糙度测量功能:
(1)粗糙度功能:Ra、Rp、Rv、Rz、Rz(jis)、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
(2)波纹度参数:Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
(3)原始轮廓参数:Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技术参数
序号 |
项目 |
规格 |
|
1 |
测量范围 |
X轴 |
120-220mm可选 |
Z轴 |
420-620mm可选 |
||
Z1轴 |
±10mm |
||
2 |
线性精度 |
轮廓 |
≤±(0.8+|0.15H|)μm |
粗糙度 |
≤±(8nm+3.5%) |
五、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS: <50HZ 2.5μm/s / >50HZ 5.0μm/s
3、电源:AC 220V±5% 50Hz 单独地线
4、功率需求:500W
5、温度:现场温度:12~26℃
6、理想温度:20±2℃ 阶梯温度不超过1℃/h
7、相对湿度:<85%(无凝露)
