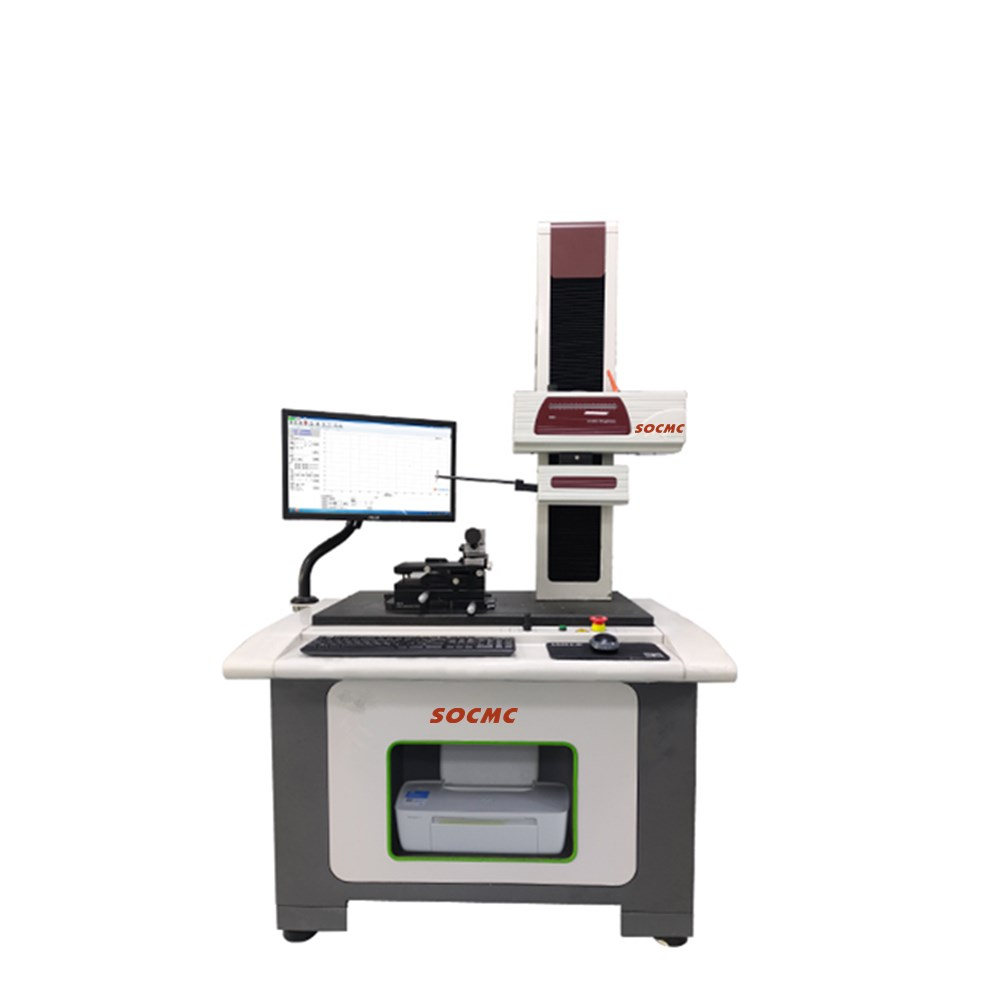

一、特点
1、上下测量功能：在轮廓仪的基础上采⽤双向测针，配合双向测量软件，从⽽完成⼯件的轮廓尺⼨、⻆度、距离、圆弧半径等测量项⽬。
2、轮廓测量功能
（1）尺寸：包含水平距离、垂直距离、线性距离、半径、直径
（2）夹角：包含水平角、垂直角、夹角
（3）位置公差：包含平行度、垂直度
（4）形状公差：包含直线度、凸度、圆弧轮廓度
（5）辅助生成：包含辅助点、辅助线、辅助圆
二、测量原理
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
三、测量功能
1、轮廓测量功能：
（1）尺寸：包含水平距离、垂直距离、线性距离、半径、直径
（2）夹角：包含水平角、垂直角、夹角
（3）位置公差：包含平行度、垂直度
（4）形状公差：包含直线度、凸度、圆弧轮廓度
（5）辅助生成：包含辅助点、辅助线、辅助圆
四、测量范围
|
项目 |
测量范围 |
分辨率 |
|
驱动器 |
150mm |
0.2μm |
|
轮廓传感器 |
60mm |
0.05μm |
|
立柱 |
420mm |
- |
|
内径 |
Φ10-φ70mm |
- |
|
外径 |
Φ2-φ40mm |
- |
五、技术参数
|
技术参数 |
线性精度 |
±（0.8+|0.15H|）μm |
|
圆弧 |
±（1.5+R/12）μm |
|
|
角度 |
±1′ |
|
|
直线度 |
0.5μm/100mm |
|
|
直径 |
≤±（1.8+D/10）μm |
|
|
运动控制 |
X轴驱动方式 |
电动 |
|
Z轴驱动方式 |
电动 |
|
|
X轴驱动速度 |
0.05~15mm/s |
|
|
Z轴驱动速度 |
0.2-15mm/s |
六、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、电源：AC 220V±5% 50Hz 单独地线
4、功率需求：500W
5、温度：现场温度：12～26℃
6、理想温度：20±2℃ 阶梯温度不超过1℃/h
7、相对湿度：＜85%（无凝露）
