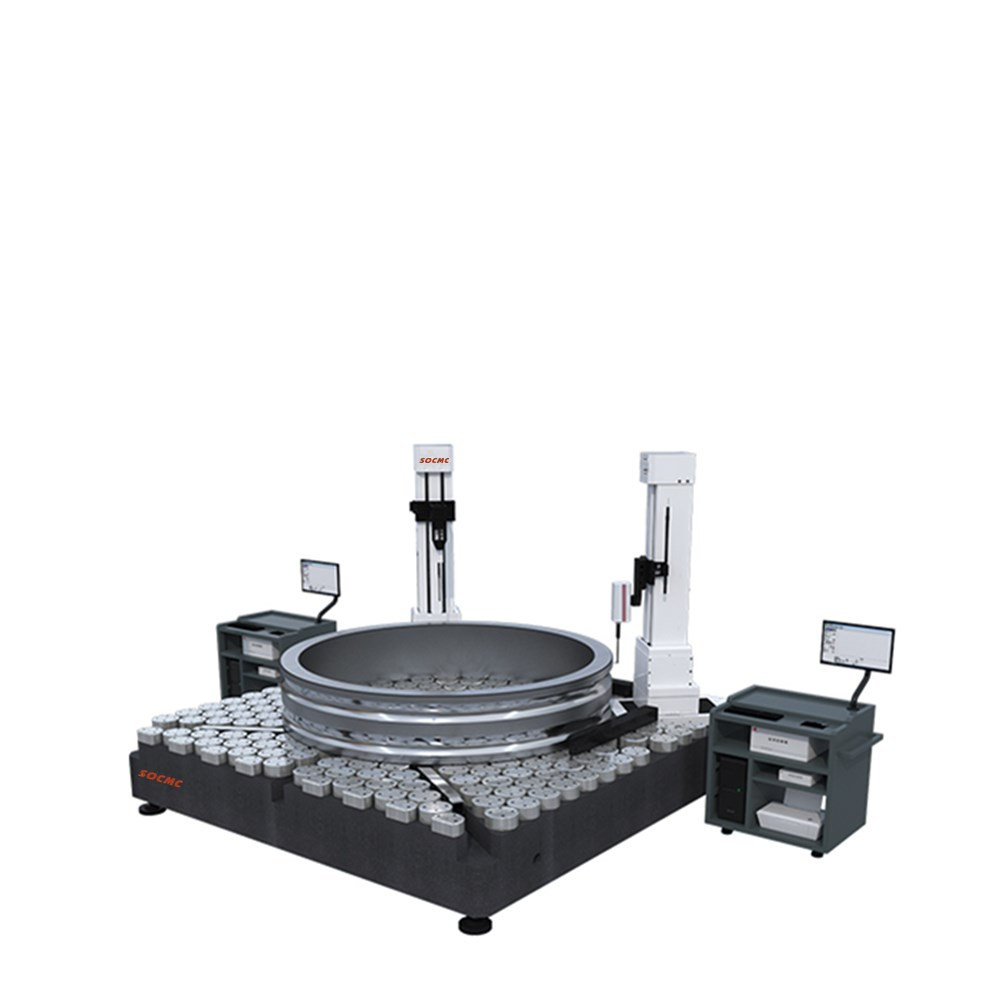

一、特点
1、以大理石台面为测量基准。
2、测量导轨体与零件的相对位置:平行、最大母线等可调节,保证测量精度。
3、外圈内沟、内圈外沟分开机构测量、测量效率高。
4、低噪数字式轮廓传感器。
5、宽范围无导头粗糙度传感器。
二、测量原理
本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
三、测量功能
1、轮廓测量功能:
(1)尺寸:包含水平距离、垂直距离、线性距离、半径、直径
(2)夹角:包含水平角、垂直角、夹角
(3)位置公差:包含平行度、垂直度
(4)形状公差:包含直线度、凸度、圆弧轮廓度
(5)辅助生成:包含辅助点、辅助线、辅助圆
2、粗糙度测量功能:
(1)粗糙度功能:Ra、Rp、Rv、Rz、Rz(jis)、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
(2)波纹度参数:Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
(3)原始轮廓参数:Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技术参数
驱动器 |
560mm |
轮廓传感器 |
0-40mm |
粗糙度传感器 |
±620μm |
轴承直径范围 |
1200-3500mm |
轮廓线性精度 |
≤±(1.8+|0.15H|)μm |
粗糙度线性精度 |
≤6% |
五、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS: <50HZ 2.5μm/s / >50HZ 5.0μm/s
3、电源:AC 220V±5% 50Hz 单独地线
4、功率需求:500W
5、温度:现场温度:12~26℃
6、理想温度:20±2℃ 阶梯温度不超过1℃/h
7、相对湿度:<85%(无凝露)
