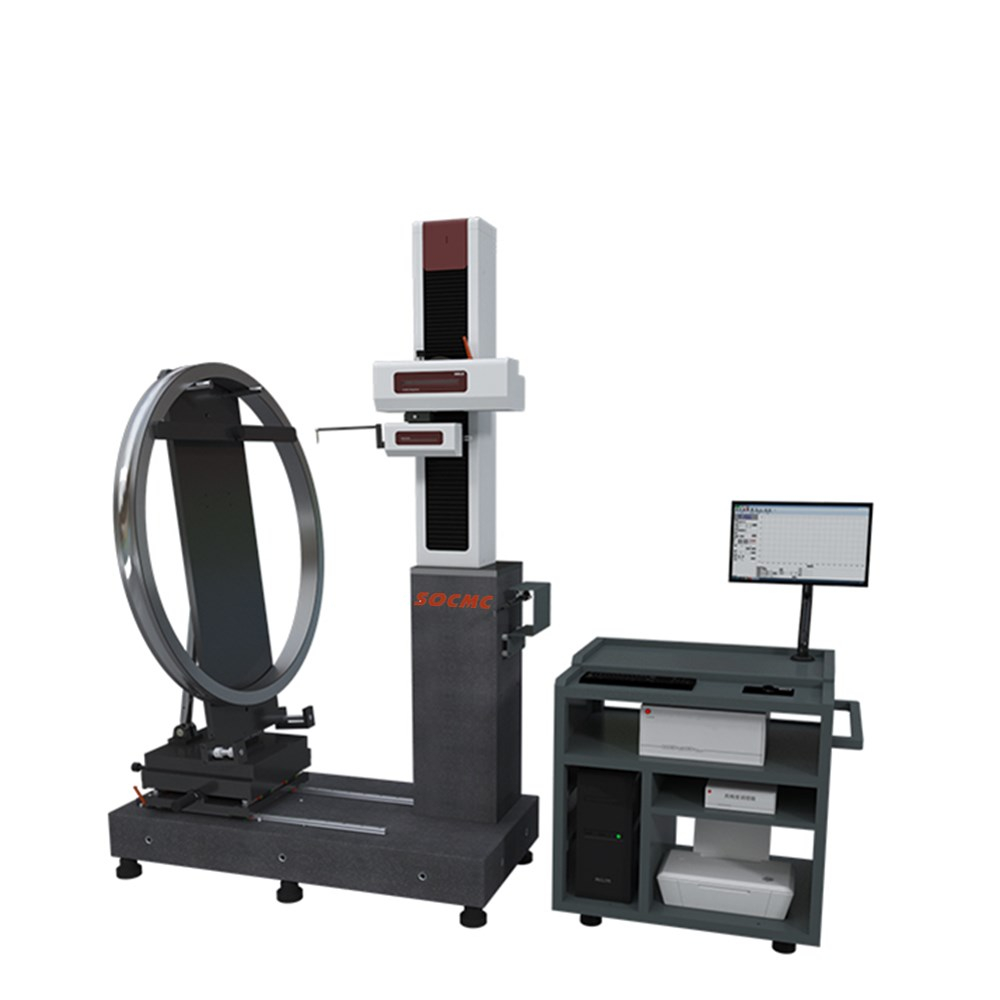

特大型轴承粗糙度轮廓仪

产品参数 Details在线订购

一、特点
1、最大测量直径可达1200mm
2、落地式结构，最大程度保障操作人员和设备的安全。
3、通过改变传感器的测量方向，实现内、外滚道的测量。
4、夹具支撑点最大程度靠近测量点，减少薄壁零件变形引起的测量误差。
5、自定心夹具设计，零件无需调整即可实现测量。

二、测量原理

本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

三、测量功能

1、轮廓测量功能：

（1）尺寸：包含水平距离、垂直距离、线性距离、半径、直径

（2）夹角：包含水平角、垂直角、夹角

（3）位置公差：包含平行度、垂直度

（4）形状公差：包含直线度、凸度、圆弧

（5）轮廓度辅助生成：包含辅助点、辅助线、辅助圆

2、糙度测量功能：

（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

（2）波纹度参数：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

（3）原始轮廓参数：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

四、技术参数

五、环境要求

1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场

2、地面震动最大RMS：＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s

3、电源：AC 220V±5% 50Hz 单独地线

4、功率需求：500W

5、温度：现场温度：12～26℃

6、理想温度：20±2℃ 阶梯温度不超过1℃/h

7、相对湿度：＜85%（无凝露）
