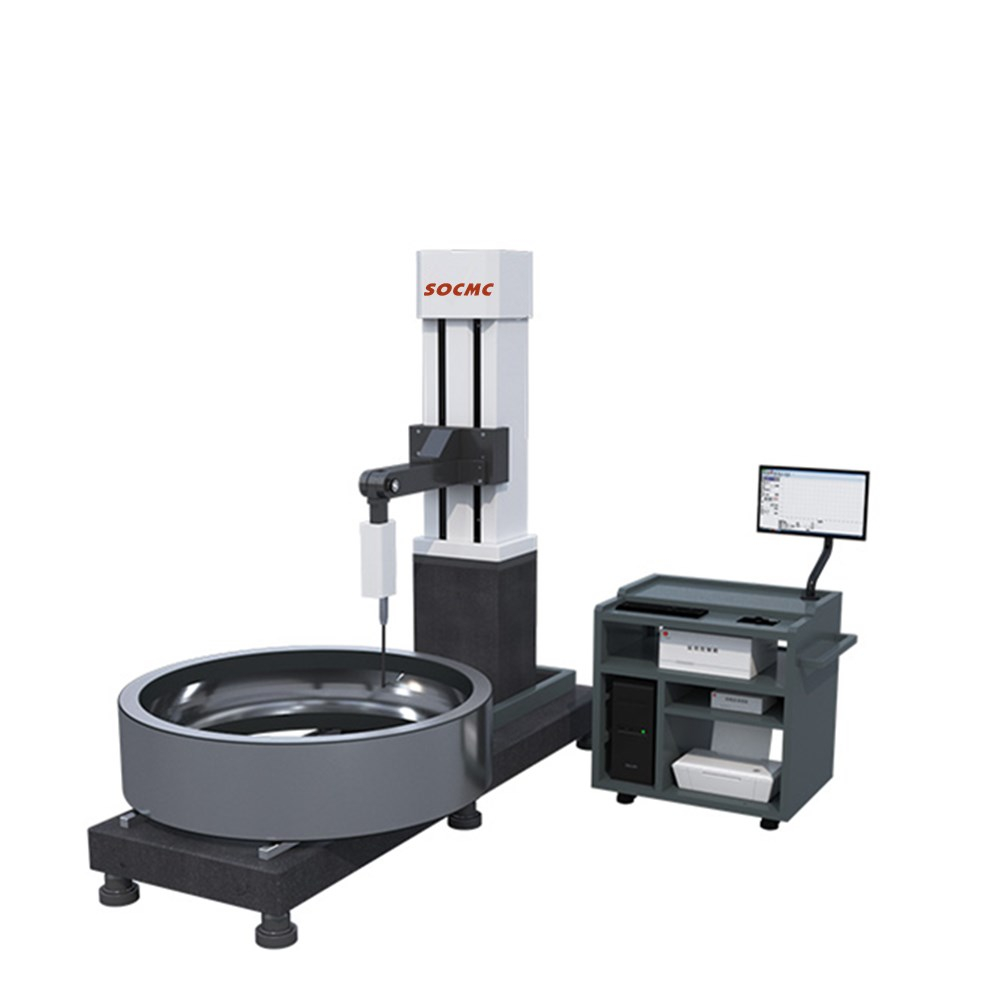

一、特点
1、最⼤测量直径可达1200mm
2、最⼤承重可达600Kg
3、落地式结构,最⼤程度保障操作⼈员和设备的安全。
4、重⼼低,⽅便重型轴承套圈的装卸。
5、⾃定⼼夹具设计,零件⽆需调整即可实现测量。
6、控制盒中可进⾏所有运动操作。
二、测量原理
本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
三、测量功能
1、轮廓测量功能:
(1)尺寸:包含水平距离、垂直距离、线性距离、半径、直径
(2)夹角:包含水平角、垂直角、夹角
(3)位置公差:包含平行度、垂直度
(4)形状公差:包含直线度、凸度、圆弧轮廓度
(5)辅助生成:包含辅助点、辅助线、辅助圆
2、粗糙度测量功能:
(1)粗糙度功能:Ra、Rp、Rv、Rz、Rz(jis)、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
(2)波纹度参数:Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
(3)原始轮廓参数:Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技术参数
轴承直径 |
300-1200mm |
驱动器 |
120mm |
轮廓传感器 |
0~40mm |
粗糙度传感器 |
±620μm |
立柱 |
620mm |
轮廓线性精度 |
≤±(1.5+|0.15H|)μm |
粗糙度线性精度 |
≤±(7nm+3.5% |
五、环境要求
1、室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
2、地面震动最大RMS: <50HZ 2.5μm/s / >50HZ 5.0μm/s
3、电源:AC 220V±5% 50Hz 单独地线
4、功率需求:500W
5、温度:现场温度:12~26℃
6、理想温度:20±2℃ 阶梯温度不超过1℃/h
7、相对湿度:<85%(无凝露)
